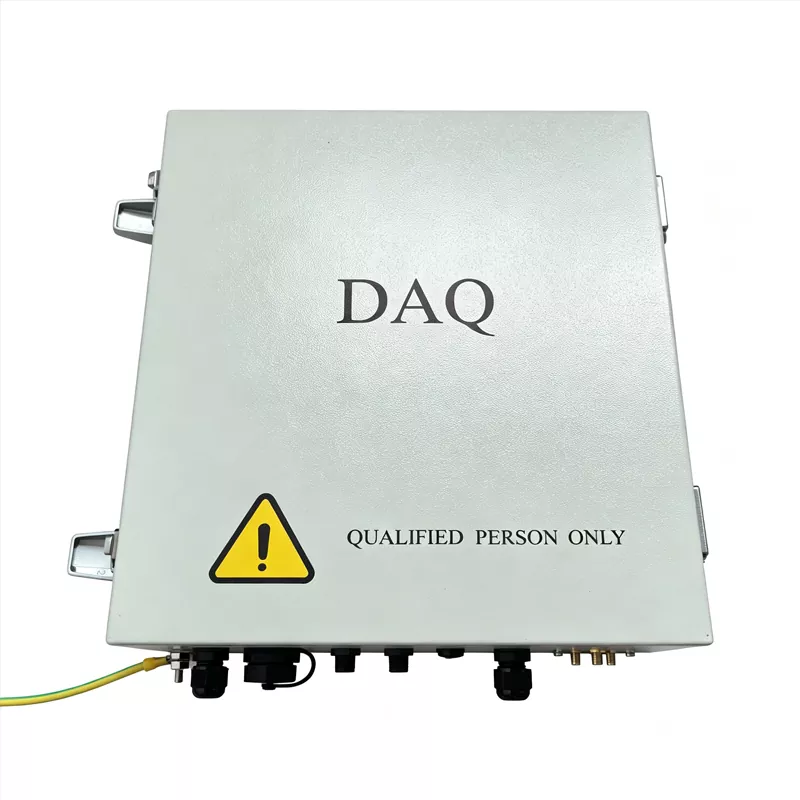

Intelligente Solar-Kommunikationsbox

Ruitai kann eine intelligente Solarkommunikationsbox für Kommunikationsnetzwerke und Solar-Tracking-Systeme in großen Solarkraftwerken anbieten. Es wurde für raue Außenbedingungen und starke elektromagnetische Störungen entwickelt und verfügt über Hardware in Industriequalität, einen großen Betriebstemperaturbereich von -40 °C bis 85 °C, IP65-Schutz und EMV-Stufe 4-Immunität.

In addition to its communication gateway functions, the NCU serves as a core execution unit for AI-powered solar tracking and asset protection.

Was ist die Kernfunktion der intelligenten Solar-Kommunikationsbox?

Innerhalb der hierarchischen Steuerungsarchitektur eines Photovoltaik-Kraftwerks (PV) spielt die Intelligent Solar Communication Box (NCU) eine zentrale Rolle bei der Überbrückung von Systemen der oberen und unteren Ebene:

Upstream (Verbindung zu SCADA-Systemen/der Cloud): Es überträgt den Betriebsstatus der Ausrüstung im gesamten festgelegten Bereich über industrielle Glasfaser-Ringnetzwerke, Ethernet (Modbus TCP, IEC 60870-5-104) oder 4G/5G-Netzwerke an das zentrale Überwachungszentrum (SCADA-System) der Anlage.

Nachgeschaltet (Verbindung zu TCUs/Reinigungsrobotern): Die NCU steuert zentral – über drahtlose (z. B. LoRa, Zigbee) oder kabelgebundene (RS485) Verbindungen – Dutzende bis Hunderte von TCUs (Tracker Control Units) und vollautomatische PV-Reinigungsroboter in der Umgebung.

Vollständige Spezifikationstabelle

▷ Charakteristische Parameter

▷ Funktionsparameter

▷ Allgemeine Parameter

KI-gestützte Solarverfolgung für präzise Zonensteuerung

Die Intelligent Solar Communication Box ermöglicht eine intelligente Solarverfolgung nicht über ein einzelnes Gerät, sondern als Steuerzentrale und Kommunikationsbrücke auf Zonenebene.

Datenerfassung in Echtzeit:Es verbindet sich mit TCUs in jeder Zone und verwaltet diese und erfasst Modulwinkel, Stromerzeugung, Windgeschwindigkeit, Einstrahlungsstärke und andere Mikrowetterdaten in Echtzeit.

KI-Tracking-Steuerung:KI-Algorithmen analysieren Verschattung, Bewölkung und andere Wetterfaktoren, um den optimalen Tracker-Winkel zu berechnen und automatisch Befehle zu senden, um die Energiegewinnung zu maximieren.

Extremer Wetterschutz:Wenn starker Wind, starker Schneefall oder andere extreme Wetterbedingungen erkannt werden, kann die NCU zum Schutz der Gerätesicherheit automatisch einen dreistufigen Windschutz, eine Hochwinkel-Hagelschutzposition oder einen Ein-Klick-Schneeräummodus aktivieren.

Nahtlose Multi-Mode-Umschaltung:Es unterstützt eine präzise Fernsteuerung über den SDS-Modus, den automatischen Modus, den manuellen Modus und den Wartungsmodus.

Device-Edge-Cloud-Architektur mit Multiprotokoll-Unterstützung

Die NCU arbeitet auf der Randebene des Systems. Es arbeitet effizient mit TCUs über Zigbee zusammen und sendet Daten nach oben an SCADA-Plattformen, Remote-O&M-Software und mobile Apps. Es unterstützt Modbus, IEC 60870-5-104, MQTT und andere Kommunikationsprotokolle und ermöglicht so die Konvertierung lokaler Daten in die von Versandsystemen benötigten Formate.

Die NCU verarbeitet Daten lokal, um die Cloud-Arbeitslast durch Edge-Computing-Funktionen zu reduzieren. Es umfasst außerdem sowohl Hardware- als auch Softwareverschlüsselung sowie ein vertikales Verschlüsselungsmodul, um eine sichere Datenkommunikation zu gewährleisten.

Standardisierter After-Sales-Support

Nach dem Austausch einer NCU-Baugruppe muss diese neu an die Anlage angepasst werden. Ruitai bietet eine komplette O&M-Lösung:

Automatisierte Konfiguration:Konfigurationsparameter können über eine mobile App oder einen Computer bereitgestellt werden, wodurch manuelle Arbeit und das Fehlerrisiko reduziert werden.

Genaue Kartierung und Inbetriebnahme:Das System sendet Winkelbefehle und vergleicht sie mit tatsächlichen Drehwinkeln, um NCU, TCU und PV-Array genau abzubilden.

Firmware-Upgrades und Sicherheitsmaßnahmen:Ein-Klick-Updates auf die neueste offizielle Firmware helfen bei der Lösung von Kompatibilitätsproblemen. Bei allen Arbeiten werden Sicherheitsvorschriften eingehalten, einschließlich der Verwendung isolierter Werkzeuge. Nach dem Austausch bestätigt die Funktion „Auto Search“ der intelligenten O&M-Plattform, dass das Modul angeschlossen ist.

FAQ

F: Was passiert mit dem Tracker, wenn die Intelligente Solar-Kommunikationsbox den Strom verliert? Gibt es eine Notstromversorgung?

A: Es nutzt eine eingebaute oder externe Backup-Lithiumbatterie (empfohlene Kapazität ≥ 7 Ah), um das Kommunikationsmodul nach einem Stromausfall mehrere Stunden lang am Laufen zu halten und sicherzustellen, dass es Notfallbefehle zum Verstauen empfangen und ausführen kann.

Beachten Sie, dass die Batterie nur die Kommunikations- und Steuerungssysteme und nicht die Motoren mit Strom versorgt. Es wird empfohlen, dies mit einem Solarladepanel zur Batterieerhaltungsladung zu koppeln, insbesondere in abgelegenen Gebieten ohne Netzanschluss.

F: Kann die NCU Remote-Firmware-Upgrades unterstützen?

A: NCUs von Mainstream-Marken unterstützen Remote-OTA-Upgrades (Over-the-Air), sodass neue Firmware über SCADA-Systeme oder Cloud-Plattformen ohne Eingriff vor Ort bereitgestellt werden kann. Es empfiehlt sich, diese Fähigkeit bei der Produktauswahl zu überprüfen, um künftigen Zugriff auf Optimierungen des Tracking-Algorithmus, Fehlerbehebungen und Sicherheitspatches sicherzustellen.

F: Was ist der Betriebstemperaturbereich der NCU?

A: Die NCU von Ruitai arbeitet in einem Bereich von -40 °C bis +70 °C und verfügt über die Schutzart IP65, wodurch sie für extreme Umgebungen wie Hochtemperaturwüsten und kalte Regionen geeignet ist.

Besondere Aufmerksamkeit ist jedoch in den folgenden Szenarien erforderlich:

Hochtemperaturwüsten: Sorgen Sie für eine ausreichende Wärmeableitung im Schrank und vermeiden Sie direkte Sonneneinstrahlung; Installieren Sie ggf. einen Sonnenschutz.

Kalte Regionen: Berücksichtigen Sie die Leistung der Backup-Lithiumbatterie bei niedrigen Temperaturen und wählen Sie ein für niedrige Temperaturen ausgelegtes Modell.

Küstengebiete (Salznebel): Edelstahlgehäuse verwenden oder Korrosionsschutzbeschichtungen auftragen.
