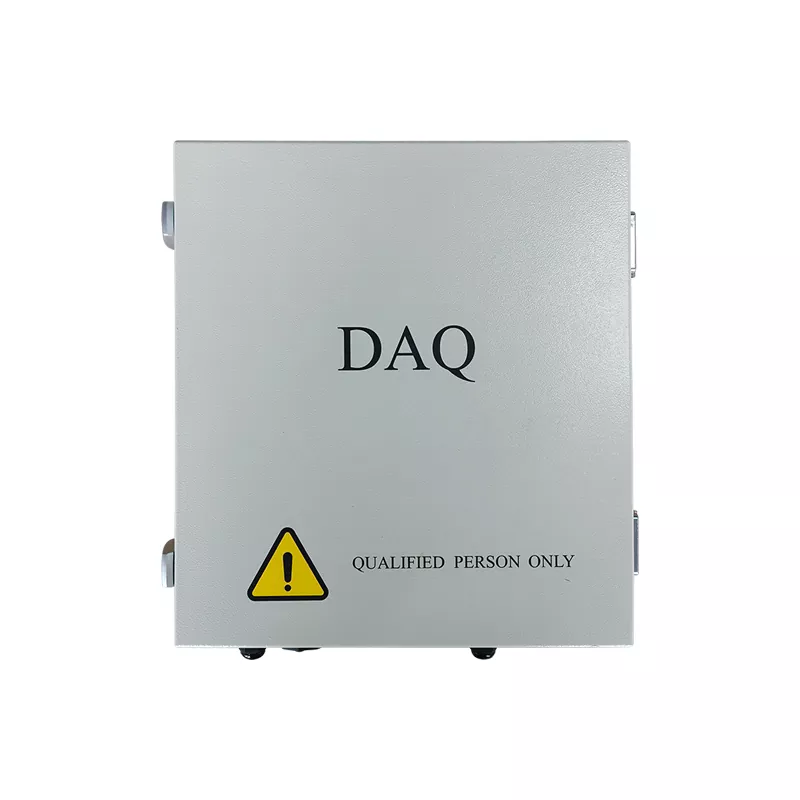

Intelligente PV-Kommunikationsbox

Suzhou Ruitai ist eine zuverlässige Fabrik, die intelligente PV-Kommunikationsboxen anbieten kann. Unsere Produkte der NCU-Serie gewährleisten eine schnelle und stabile Datenübertragung auch unter rauen Wetterbedingungen im Freien und komplizierten Umgebungen mit elektromagnetischen Störungen.

Bei Integration in die Ruitai SCADA-Plattform unterstützt die NCU eine vollautomatische Fernbedienung und -wartung. Diese Lösung steigert effektiv die Stromerzeugungsleistung und senkt die Arbeitskosten erheblich.

Wie funktioniert die NCU-Kommunikationsbox von Suzhou Ruitai?

1. Massive Datenerfassung und -übersetzung (Verbindungsschicht)

Physische Verbindung:Als Datendrehscheibe für das gesamte Kraftwerk verbindet die NCU Hunderte von Feldgeräten, darunter Tracking Control Units (TCUs), Wechselrichter und Wetterüberwachungsstationen.

Es unterstützt mehrere Kommunikationsschnittstellen wie RS485, ZigBee und Bluetooth, um physische Verbindungen mit allen Geräten herzustellen.

Protokollkonvertierung:Geräte verschiedener Hersteller (z. B. Wechselrichter) verwenden unterschiedliche Kommunikationsprotokolle, was zu Kompatibilitätsbarrieren führt. Ausgestattet mit leistungsstarken integrierten Protokollkonvertierungsmodulen unterstützt die NCU gängige Protokolle wie Modbus, TCP/IP und MQTT.

Es wandelt alle Arten heterogener Industriesignale in einheitliche Standarddatenformate um und ermöglicht so einen reibungslosen Datenaustausch zwischen allen angeschlossenen Geräten.

2. Edge Intelligence für Echtzeitsteuerung (Berechnungs- und Steuerungsebene)

Intelligente KI-Entscheidungsfindung:Dies ist die Kernstärke der NCU. Es ist nicht nur ein Signalgeber, sondern ein „Gehirn“ mit Rechenleistung.

Es integriert fortschrittliche Tracking-Algorithmen und kombiniert Daten von eingebauten Sensoren wie Windgeschwindigkeit und Schneelast, um den optimalen Winkel der Solarmodule in Echtzeit zu berechnen.

Antwort auf Millisekundenebene:Mit Edge-Computing-Fähigkeiten verarbeitet die NCU komplexe Berechnungen lokal und gibt Steuerbefehle innerhalb von Millisekunden aus.

Es sendet sofort Steuerbefehle an die TCU, um die Panelwinkel für eine maximale Energieabgabe anzupassen und so Verzögerungen durch cloudbasierte Verarbeitung zu vermeiden.

3. Ein stabiles und zuverlässiges Informationsrückgrat (Kommunikationsschicht)

Störsichere Übertragung:In komplexen elektromagnetischen Außenumgebungen verfügt die Intelligent PV Communication Box über fortschrittliche Blitzschutz- und Anti-Interferenz-Funktionen und stellt sicher, dass kritische Daten schnell, sicher und zuverlässig an die Cloud oder das zentrale Überwachungssystem übertragen werden.

Nahtlose Datenkontinuität:Im Falle einer Netzwerkinstabilität ermöglicht die Edge-Computing-Fähigkeit der NCU die lokale Datenpufferung.

Sobald die Verbindung wiederhergestellt ist, werden die Daten automatisch synchronisiert, sodass vollständige Integrität ohne Verlust gewährleistet ist.

4. Allwetter-Systemschutz (Schutzschicht)

Präzisionskalibrierung:Das System verfügt über eine duale GPS-Kalibrierung, um die Position kontinuierlich in Echtzeit zu korrigieren und so eine hochpräzise Sonnenverfolgung und optimale Leistung unter allen Bedingungen zu gewährleisten.

Zuverlässiger Backup-Schutz:Im Falle eines plötzlichen Stromausfalls übernimmt die integrierte USV nahtlos die Funktion, hält die Kommunikations- und Steuerungssysteme online und stellt gleichzeitig wichtige Abläufe und kritische Daten sicher.

Vollständige Spezifikationstabelle

▷ Charakteristische Parameter

▷ Funktionsparameter

▷ Allgemeine Parameter

Wie installiere ich die intelligente PV-Kommunikationsbox?

1. Auswahl des Installationsorts

Empfohlene Standorte: In einem Schaltschrank in der Nähe des PV-Arrays, in einer Kommunikationsbox, in einem speziellen Geräteschrank oder in einem gut geschützten und geschützten Außenbereich.

Anforderungen an den Installationsort:

① Vermeiden Sie Bereiche mit starken Störungen; Halten Sie sich von Hochleistungsmotoren, Hochfrequenzgeräten und Hochspannungsleitungen fern.

② Der Installationsort muss die Zugänglichkeit für das Personal, eine einfache Verkabelung, Sichtbarkeit der Statusanzeigen und Bequemlichkeit für zukünftige Wartungsarbeiten gewährleisten.

③ Muss den Umweltschutzanforderungen entsprechen.

2. Montage des Geräts

Je nach Projektstruktur kann die NCU in einen Schaltschrank, an die Wand oder in ein Gerätegehäuse eingebaut werden.

Installationsschritte:

Schritt 1: Bestätigen Sie den Installationsort.

Schritt 2: Befestigen Sie das Gerät mit Schrauben, Montagewinkeln und/oder Montageschienen.

Schritt 3: Überprüfen Sie den Installationsstatus, um sicherzustellen, dass das Gerät eben und stabil ist, über ausreichend Platz für die Verkabelung verfügt und eine gute Wärmeableitung gewährleistet.

3. Stromanschluss

Überprüfen Sie während der Installation den Eingangsspannungsbereich, die Strompolarität und die Erdungsanforderungen.

Zu den Anschlüssen gehören Stromeingang, Schutzerdung und Blitzschutz.

Achten Sie darauf, Verpolung, Spannungsschwankungen und Betrieb ohne Erdung zu vermeiden. Ruitai bietet vollständige Schaltpläne, Installationshandbücher und technische Dokumentation; Wir bieten auch Online-Beratung an oder können Techniker mit mehr als fünf Jahren Erfahrung zur Unterstützung vor Ort entsenden.

4. Kommunikationsverbindung zwischen NCU und TCU

Ein wichtiger Schritt bei der NCU-Installation ist die Herstellung der Kommunikation mit der TCU.

Typische Verbindung: Trackingsystem → TCU → Kommunikationskabel → NCU

Stellen Sie sicher, dass die Kommunikationsleitungen korrekt angeschlossen sind, die Geräteadresse korrekt konfiguriert ist und die Kommunikationsparameter konsistent sind.

5. Verbindung zwischen NCU und SCADA-System

Nach dem Anschluss der Feldgeräte muss die NCU in das Überwachungssystem integriert werden.

NCU → Ethernet / Glasfaser / 4G-Netzwerk → SCADA-Plattform

Stellen Sie eine Verbindung her, nehmen Sie die Netzwerkkonfiguration, die IP-Adresseinstellungen und die Datenpunktzuordnung in Betrieb und führen Sie anschließend Kommunikationstests durch.

FAQ

F: Beeinträchtigen Netzwerk- oder Stromausfälle die Datenübertragung und Systemsteuerung?

A: Das System ist für die Bewältigung solcher Szenarien ausgelegt. Das Gerät ist mit einer integrierten USV-Pufferbatterie ausgestattet, die einen kontinuierlichen Betrieb auch bei unerwarteten Stromunterbrechungen gewährleistet. Darüber hinaus ermöglicht seine Edge-Computing-Fähigkeit lokales Daten-Caching und intelligente Synchronisierung.

Dies gewährleistet eine stabile Befehlsausführung und Datenberichterstattung auch bei zeitweiligen Netzwerkunterbrechungen. Sobald die Konnektivität wiederhergestellt ist, werden alle Daten automatisch mit der Cloud synchronisiert, wodurch eine vollständige Datenintegrität gewährleistet ist.

F: Unterstützt diese intelligente PV-Kommunikationsbox Fernüberwachung und Fehlerdiagnose?

A: Ja, Echtzeitüberwachung und Fernsteuerung werden vollständig unterstützt. Durch die Integration in die SCADA- oder IoT-Plattform von Ruitai können Betreiber die Leistung der gesamten Anlage problemlos überwachen, ohne vor Ort zu sein.

Das System ermöglicht außerdem eine Ferndiagnose, wodurch Probleme schnell identifiziert und behoben werden können, wodurch Kommunikationsausfälle deutlich reduziert und die gesamten Betriebs- und Wartungskosten gesenkt werden.

F: Wie wird sichergestellt, dass die Solarmodule immer im optimalen Winkel positioniert sind, um eine maximale Energieausbeute zu erzielen?

A: Die NCU ist mit fortschrittlichen KI-gesteuerten Tracking-Algorithmen und integrierten Umgebungssensoren ausgestattet, einschließlich Wind- und Schneeerkennung.

Es analysiert kontinuierlich die Echtzeitbedingungen, um die Panelwinkel für eine optimale Energieerzeugung intelligent anzupassen. Darüber hinaus gewährleistet die duale GPS-Kalibrierung eine präzise Tracking-Genauigkeit und verbessert so effektiv die Gesamteffizienz der Energieerzeugung des Sonnensystems.

F: Ist die Installation und Konfiguration kompliziert? Unterstützt es die mobile Einrichtung?

A: Der Einrichtungsprozess ist einfach und effizient gestaltet. Neben der standardmäßigen PC-basierten Konfiguration unterstützt das Gerät auch die Bluetooth-Einrichtung über mobile Geräte.

Während der Installation und Inbetriebnahme vor Ort können Parameter mithilfe einer Bluetooth-Konnektivität mit geringem Stromverbrauch schnell über ein Smartphone konfiguriert werden, was den Komfort und die Gesamteffizienz erheblich verbessert.
