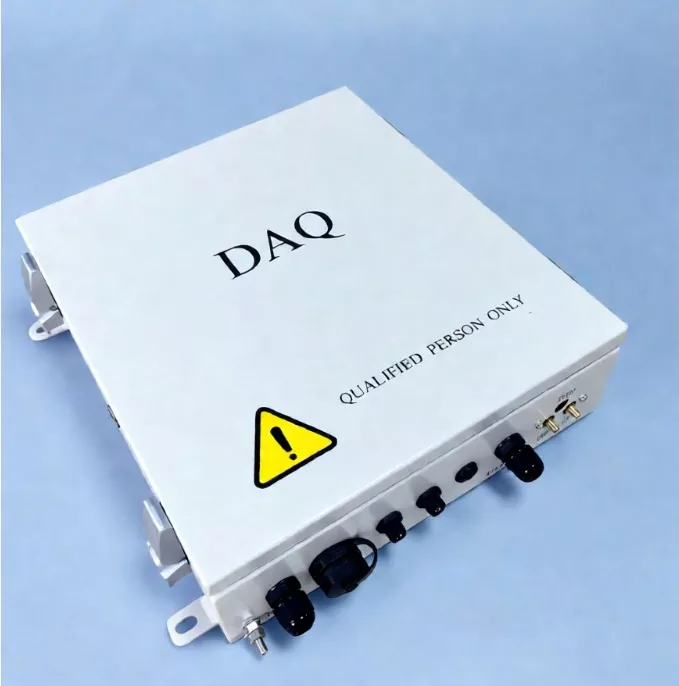

PV-Kommunikationssteuereinheit

Suzhou Ruitai ist eine professionelle Fabrik. Unsere PV-Kommunikationssteuereinheit verwendet Komponenten in Industriequalität und bietet Schutzart IP65, einen großen Betriebstemperaturbereich (-40 °C bis +85 °C) und eine außergewöhnliche Beständigkeit gegen Blitzschlag und elektromagnetische Störungen.

Es unterstützt branchenübliche Protokolle wie Modbus und TCP/IP und lässt sich nahtlos in eine Vielzahl von Wechselrichtern und Wetterstationen integrieren. Die NCU ermöglicht eine Reaktion im Millisekundenbereich und eine Datenkommunikation in Echtzeit und gewährleistet so einen schnellen und zuverlässigen Systembetrieb. In Verbindung mit einer SCADA-Plattform bietet es Betreibern von überall aus Echtzeit-Einblick in die anlagenweite Leistung und den Betriebsstatus.

Was sind die Kernfunktionen der PV-Kommunikationssteuereinheit?

1. Zentralisierte Überwachung

Die PV Communication Control Unit sammelt die von allen TCUs in ihrem Zuständigkeitsbereich gemeldeten Daten, aggregiert die Daten und lädt sie in das SCADA-System oder eine cloudbasierte Überwachungsplattform hoch.

2. Einheitliche Kontrolle

Es sendet Steuerbefehle an alle TCUs in seinem Zuständigkeitsbereich, um synchronisierte Abläufe zu ermöglichen.

Zu den typischen Befehlen gehören: One-Touch-Stow, Umschalten des Tracking-Modus, Backtracking-Aktivierung/Deaktivierung und Wetterschutzmodi (z. B. für starken Wind oder starken Regen).

3. Fernkommunikation

Es unterstützt Ethernet (Glasfaser) oder 4G-Kommunikation und ermöglicht so den Fernzugriff auf Daten und die Fernsteuerung. Zur Verbesserung der Kommunikationszuverlässigkeit können mehrere NCUs ein Glasfaser-Ringnetzwerk bilden.

4. Datenmanagement

Es organisiert und verwaltet Systeminformationen, einschließlich Tracker-Reihenwinkel, Alarmaufzeichnungen, Motorleistungsdaten und Umgebungsdaten, und stellt strukturierte Datenschnittstellen für übergeordnete Systeme bereit.

Vollständige Spezifikationstabelle

▷ Charakteristische Parameter

▷ Funktionsparameter

▷ Allgemeine Parameter

Wie wählt man die richtige PV-Kommunikationssteuereinheit (NCU) aus?

1. Wählen Sie die Kommunikationskapazität basierend auf der Skalierung aus

Wählen Sie basierend auf der Anzahl der angeschlossenen TCUs aus.

Kleinere PV-Projekte:Bei weniger Anschlüssen eignet sich ein NCU-Basismodell.

Große Freiflächenkraftwerke:Um eine größere Anzahl von TCU-Verbindungen zu unterstützen, wird eine NCU mit hoher Kapazität empfohlen.

Konfigurationsempfehlung:Konfigurieren Sie nicht ausschließlich auf Basis der aktuellen Geräteanzahl; Reservieren Sie etwas Kapazität für zukünftige Erweiterungen (ca. 20 % Spielraum).

2. Kompatibilität des Kommunikationsprotokolls

Überprüfen Sie während der Projektentwurfsphase die TCU-Kommunikationsprotokolle, die SCADA-Schnittstellenanforderungen und die bestehende Kommunikationsarchitektur des Kraftwerks.

Ruitai-NCUs bieten eine hervorragende Protokollkompatibilität und unterstützen RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP und andere Kommunikationsmethoden.

3. Wählen Sie die Schutzstufe basierend auf der Standortumgebung aus

NCUs müssen in hohem Maße an Umgebungsbedingungen anpassbar und resistent gegen das Eindringen von Staub und Regen sein.

Für große PV-Projekte wird empfohlen, Geräte mit einem Betriebstemperaturbereich von -40 °C bis +85 °C und einer Schutzart von IP65 oder höher auszuwählen; Sie sollten außerdem über Anti-Interferenz- und Blitzschutzfunktionen verfügen.

4. Anpassung der Netzwerkarchitektur

Die NCU-Konfiguration muss mit dem Design des gesamten PV-Kommunikationsnetzwerks übereinstimmen.

Empfohlen für große PV-Sockel: TCU → NCU → Fiber Optic Ring Network → SCADA

Empfohlen für verteilte PV-Projekte:TCU → NCU → 4G/5G → Cloud-Plattform

FAQ

F: Welche Hardwarefunktionen gewährleisten einen stabilen und zuverlässigen Betrieb in anspruchsvollen Außenumgebungen?

A: Das System kombiniert mehrere Schutzschichten, um eine reibungslose Leistung zu gewährleisten. Die Dual-GPS-Kalibrierungstechnologie sorgt für eine präzise Verfolgung und Positionierung, während die integrierte USV-Notstrombatterie den Betrieb wichtiger Funktionen auch bei unerwarteten Stromausfällen aufrechterhält.

Darüber hinaus schützt ein umfassender Überstrom- und Überspannungsschutz das System vor strombedingten Störungen und gewährleistet so einen zuverlässigen Betrieb unter schwierigen Bedingungen.

F: Ist die PV-Kommunikationssteuereinheit einfach zu installieren und zu konfigurieren? Wie sieht es mit den langfristigen Wartungskosten aus?

A: Ja. Das System ist für eine schnelle und effiziente Bereitstellung konzipiert und unterstützt sowohl die PC-basierte Konfiguration als auch die Bluetooth-fähige drahtlose Einrichtung, um die Inbetriebnahmezeit vor Ort erheblich zu verkürzen.

Sobald die Plattform betriebsbereit ist, ermöglicht sie Fernüberwachung und Echtzeit-Datensichtbarkeit, während ihr stromsparendes Design dazu beiträgt, den Wartungsaufwand zu reduzieren und die Gesamtbetriebskosten zu senken.

F: Welchen Grad an Outdoor-Schutz bietet das Produkt? Kann es rauen Wetterbedingungen standhalten?

A: Absolut. Die NCU-Serie verfügt über die Schutzart IP65 und ein wetterbeständiges Gehäuse, das einen wirksamen Schutz gegen das Eindringen von Staub und Wasser bietet.

Es ist so konzipiert, dass es extremen Temperaturen, starker Kälte, Salznebel und anderen anspruchsvollen Außenbedingungen standhält und eine stabile und dauerhafte Leistung über die gesamte Lebensdauer gewährleistet.

F: Wie verbessert die KI-Anpassungsfähigkeit des Systems die Leistung und Zuverlässigkeit?

A: Die KI-Anpassungsfähigkeit des Systems bietet in dreierlei Hinsicht einen Mehrwert.

Erstens werden Tracking-Strategien mithilfe historischer und Echtzeitdaten kontinuierlich verfeinert, um den Energieertrag zu maximieren.

Zweitens bietet es intelligenten Schutz bei extremen Wetterbedingungen.

Drittens helfen die integrierten Selbstdiagnose- und Frühwarnfunktionen dabei, potenzielle Probleme zu erkennen, bevor sie kritisch werden, wodurch ungeplante Ausfallzeiten reduziert und die Systemzuverlässigkeit verbessert werden.

F: Wie unterstützt das Produkt das digitale Management von Solarkraftwerken?

A: Die NCU-Serie bietet Echtzeiteinblick in den Anlagenbetrieb durch kontinuierliche Datenerfassung und -übertragung.

Bediener können die Leistung des Trackers, die Energieerzeugung und Systemwarnungen jederzeit über einen PC oder mobile Geräte überwachen.

Durch die Unterstützung der Protokolle MQTT und TCP ermöglicht es eine zentrale Verwaltung über mehrere Standorte hinweg und unterstützt Kraftwerke bei der Umstellung auf intelligentere, stärker automatisierte Abläufe.
