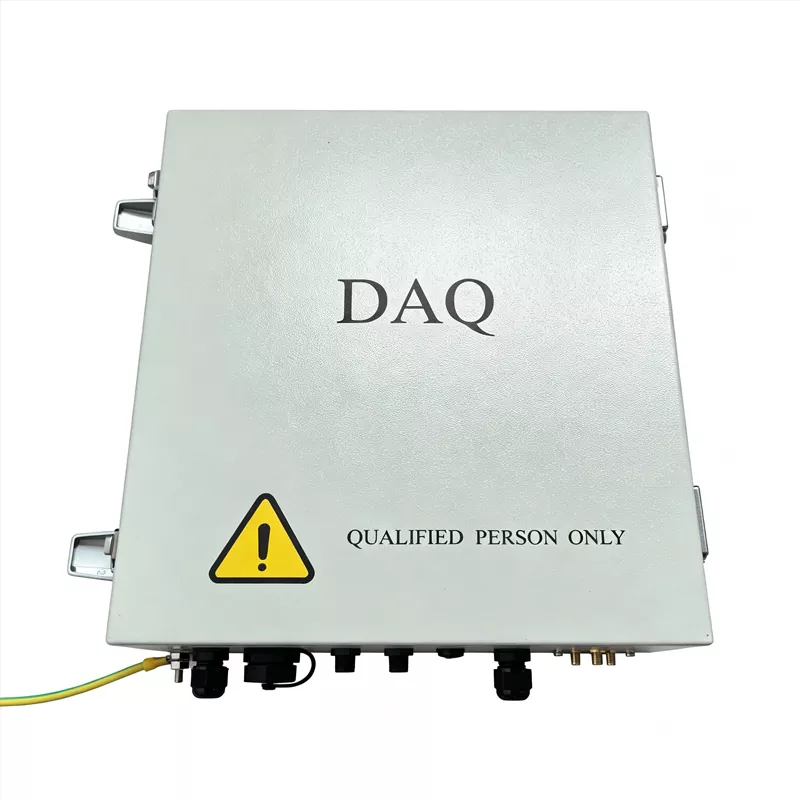

PV-Netzwerk-Kommunikationsbox NCU
Ruitai ist ein professioneller Hersteller in China, wir können die PV Network Communication Box NCU anbieten. Es integriert leistungsstarke Edge-Computing- und Protokollkonvertierungsfunktionen sowie Tracking-Algorithmen, Multiprotokoll-Kommunikation und Fernüberwachungsfunktionen. Dadurch wird sichergestellt, dass große Datenmengen auch in komplexen elektromagnetischen Umgebungen schnell und zuverlässig in die Cloud übertragen werden können – was dazu beiträgt, die Solarenergieeffizienz zu verbessern und einen stabilen Betrieb unter rauen Wetterbedingungen aufrechtzuerhalten.
Die PV Network Communication Box NCU wurde unter Berücksichtigung rauer Außenumgebungen entwickelt und zeichnet sich durch hervorragenden Blitzschutz, starke Entstörungsleistung und große Temperaturanpassungsfähigkeit aus. Wenn Sie eine maßgeschneiderte Lösung wünschen, können Sie sich an Ruitai wenden.
Unsere NCU verwendet Komponenten in Industriequalität und unterstützt mehrere Standard-Industrieprotokolle wie Modbus und TCP/IP, was eine flexible Kompatibilität mit Wechselrichtern und Wetterstationen verschiedener Marken ermöglicht.
Es ermöglicht die Befehlsausführung im Millisekundenbereich und die Datenübertragung in Echtzeit und unterstützt so eine präzise und reaktionsschnelle Anlagensteuerung. Durch die Integration in die SCADA-Plattform von Ruitai können Betreiber den gesamten Standort aus der Ferne überwachen und verwalten, wodurch Kommunikationsausfälle erheblich reduziert und die gesamten Betriebs- und Wartungskosten gesenkt werden.
Produktdesign
Die PV Network Communication Box (NCU) verfügt über ein Hardware-Design in Industriequalität, das einen stabilen, langfristigen Betrieb in unterschiedlichen und rauen Umgebungen gewährleistet.
Schutz vor Eindringen:Schutzart IP65 oder höher, mit vollständig versiegeltem, staub- und wasserdichtem Design.
Breiter Betriebstemperaturbereich:Funktioniert in einem Bereich von -40 °C bis +70 °C und eignet sich daher für extreme Umgebungen wie Wüsten mit hohen Temperaturen und Regionen mit starker Kälte.
Design mit zwei Netzteilen:Unterstützt sowohl Gleich- als auch Wechselstromeingänge und verfügt über eine Backup-Lithiumbatterie mit hoher Kapazität, um einen kontinuierlichen Betrieb während der Nacht oder bei widrigen Wetterbedingungen zu gewährleisten.
Komponenten in Industriequalität:Die NCU nutzt industrietaugliche Chips, Isolationsschaltungen und Komponenten-Derating-Strategien; Es wurde durch DFMEA und mehrere strenge Tests validiert.
Blitzschutz:Strom- und Signalanschlüsse sind mit einem Überspannungsschutz ausgestattet und das Gehäuse ist an ein Erdungsnetz mit Potenzialausgleich angeschlossen.
Vollständige Spezifikationstabelle
▷ Charakteristische Parameter
|
Produktmodell |
RT-COM-V1 |
Auslöseschwelle für hohe Windgeschwindigkeit |
Einstellbar |
|
Stromversorgung |
L+N 220VAC |
Auslöseschwelle für starken Schneefall |
Einstellbar |
|
Parametereinstellung |
PC |
Breiten- und Längengrad |
Automatisch per GPS ermittelt |
|
Täglicher Stromverbrauch |
≤0,1 kWh |
Zeitzone |
Selbsteinstellung |
|
GPS-Signal |
Ja |
||
▷ Funktionsparameter
|
Wettersensoralarm |
Ja |
Drahtlose Kommunikation (mit TCU) |
Ja |
|
Kommunikationsunterbrechungsalarm (mit TCU) |
Ja |
Kommunikationsanschluss |
RS485 / Ethernet |
|
GPS-Modulfehleralarm |
Ja |
Windgeschwindigkeit |
Ja |
▷ Allgemeine Parameter
|
Gehäusematerial |
Blech |
Größe |
330*96*360mm |
|
Installationsmethode |
Spannen |
Betriebstemperatur |
-40~70℃ |
|
Wasserdichtigkeitsklasse |
IP65 |
Höhe |
< 4000m |
|
Gewicht |
5,4 kg |
||
Häufige Probleme und korrekte Vorgehensweisen bei der NCU-Installation
|
Häufige Fehler |
Konsequenzen |
Best Practices |
|
RS485-Bus „T“-Zweig |
Signalreflexion, instabile Kommunikation |
Verwenden Sie eine Daisy-Chain-Topologie. Installieren Sie einen Repeater an den Abzweigpunkten |
|
Beide Enden der Abschirmschicht werden gleichzeitig geerdet |
Bildung von Erdschleifen, Einleitung von Störungen |
Erden Sie den Schirm nur an einem Ende (NCU-Ende). |
|
Kommunikationsleitungen und Stromleitungen werden im selben Rohr verlegt |
Elektromagnetische Störungen verursachen CRC-Prüfsummenfehler |
Halten Sie einen Mindestabstand von 30 cm ein; Kreuzlinien im 90°-Winkel |
|
Kein Abschlusswiderstand installiert |
Signalreflexion, Kommunikationsfehler am Endgerät TCU |
Schließen Sie am äußersten Ende des Busses einen 120-Ω-Widerstand parallel an |
|
Das Erdungskabel ist zu dünn oder zu lang |
Schlechter Blitzschutz, Geräte sind anfällig für Blitzschäden |
Erdungskabel: Querschnitt ≥ 6 mm², Länge ≤ 0,5 m |
|
Batteriepolarität vertauscht |
Durchbrennen des NCU-Leistungsmoduls |
Überprüfen Sie vor der Verkabelung die Polarität mit einem Multimeter |
|
Schrankeinbau schräg |
Ungleichmäßiger Druck auf das Dichtband, Regenwassereintritt |
Mit einer Wasserwaage ausrichten; Stellen Sie sicher, dass die Neigung ≤ 2° beträgt |
Warum Ruitai wählen?
Maßgeschneiderte Lösungen:Wir verfolgen den Ansatz „Ein Projekt, eine Lösung“ und entwerfen Kommunikationsarchitekturen, die auf die Solarressourcenbedingungen, Standorteigenschaften und Netzanforderungen jedes Projekts zugeschnitten sind.

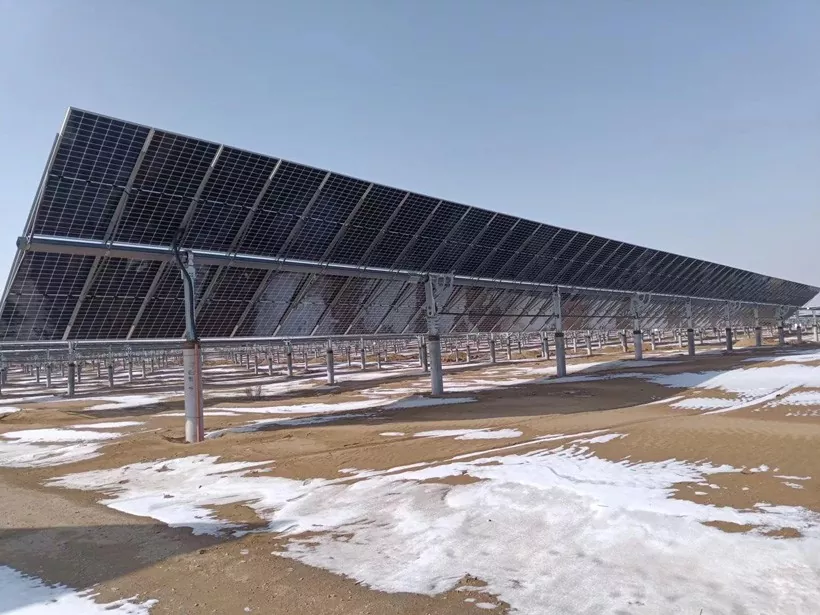

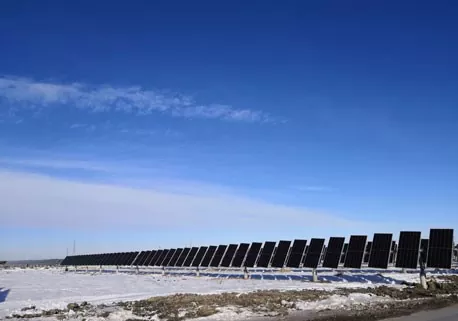

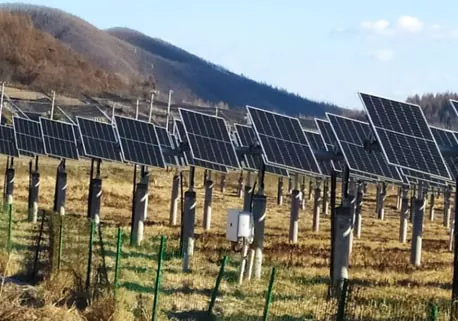

Zuverlässige und stabile Leistung:Unsere Lösungen wurden in anspruchsvollen Umgebungen wie hochgelegenen Regionen, Wüsten und Küsteninseln getestet und bewährt und bieten herausragende Zuverlässigkeit und langfristige Betriebsstabilität.
Schneller Support und Wartung:Wir bieten Echtzeit-Fernüberwachung und intelligente Diagnosen und helfen Kunden, Fehler schneller zu erkennen, Betriebsausfallzeiten zu reduzieren und eine reibungslose Systemleistung während des gesamten Projektlebenszyklus sicherzustellen.
FAQ
F: Kann diese NCU in rauen Außenumgebungen zuverlässig funktionieren? Welchen Schutzgrad hat es?
A: Absolut. Unsere PV-Netzwerk-Kommunikationsbox NCU ist für den zuverlässigen Betrieb in anspruchsvollen Außenumgebungen konzipiert und bietet starken Blitzschutz, Anti-Interferenz-Fähigkeit und Anpassungsfähigkeit an große Temperaturbereiche.
Mit der Schutzart IP65 und Komponenten in Industriequalität bietet es eine stabile Leistung unter extremen Bedingungen, einschließlich hochgelegener Regionen, Wüsten und Küstengebiete. Es verfügt außerdem über einen Überstrom- und Überspannungsschutz, um die Sicherheit und Zuverlässigkeit der Geräte weiter zu erhöhen.
F: Mit wie vielen TCUs kann eine Verbindung hergestellt werden? Welche Kommunikationsprotokolle werden unterstützt?
A: Als zentraler Kommunikationsknotenpunkt der Solaranlage kann die NCU problemlos Hunderte oder sogar Tausende von TCUs an das zentrale Überwachungssystem anschließen.
Es bietet eine hervorragende Protokollkompatibilität und unterstützt branchenübliche Protokolle wie Modbus und TCP/IP sowie ZigBee, Bluetooth, RS485 und MQTT.
Diese Flexibilität ermöglicht eine reibungslose Integration mit einer Vielzahl von Wechselrichtern, Wetterstationen und anderen Feldgeräten.
