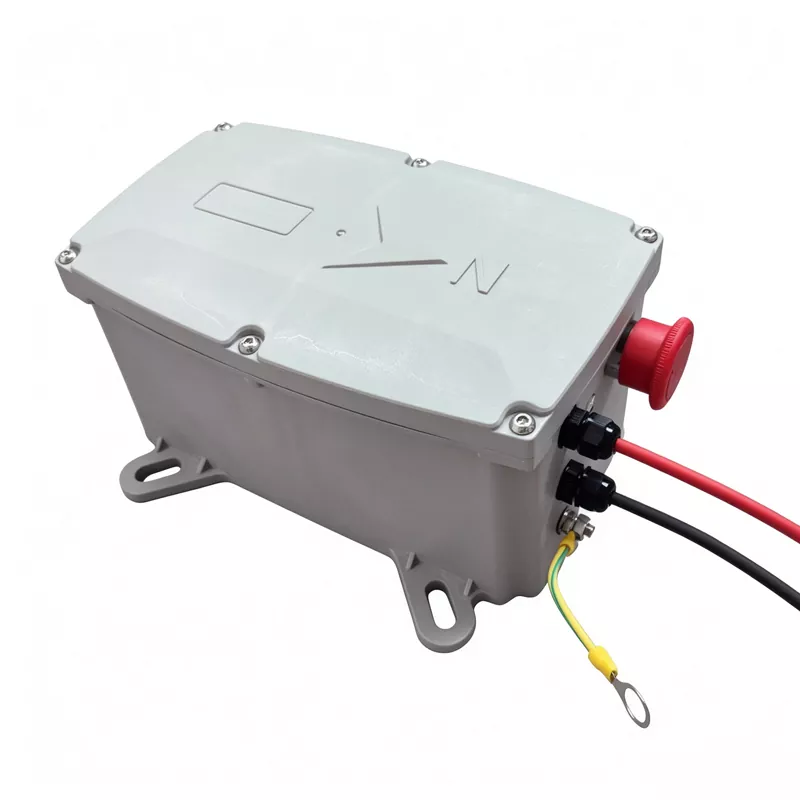

A Mehrreihiger Solar-Tracker mit mehreren Antriebenist darauf ausgelegt, mehrere Herausforderungen zu bewältigen, mit denen große Photovoltaikanlagen konfrontiert sind, darunter begrenzte Landnutzung, komplexes Gelände, Windeinwirkung, Reihenverschattung, Tracking-Genauigkeit, Wartungszugang und Energieverluste durch suboptimale Modulausrichtung. Durch die Koordination mehrerer Reihen und Antriebsmechanismen kann diese Tracking-Architektur eine kontrollierte Bewegung der Solarmodule über große Solarfelder ermöglichen und gleichzeitig die betriebliche Flexibilität verbessern. In diesem Artikel wird erklärt, wie das System funktioniert, wo es den größten Mehrwert schafft, welche technischen Faktoren bei der Projektplanung berücksichtigt werden sollten und wie ein erfahrener Automatisierungspartner wie zSuzhou Ruitai Automatisierungstechnologie Co., Ltd.kann zuverlässige Solar-Tracking-Anwendungen unterstützen.
Inhaltsverzeichnis
- Was ist ein mehrreihiger Solartracker mit mehreren Antrieben?
- Warum benötigen große Solarprojekte eine erweiterte Nachverfolgung?
- Wie funktioniert die Multi-Drive-Struktur?
- Hauptvorteile für Solaranlagen im Versorgungsmaßstab
- Wichtige Designüberlegungen
- Multi-Drive vs. konventionelle Solar-Tracking-Strukturen
- Wo kann diese Technologie angewendet werden?
- So bewerten Sie ein Solar-Tracker-Projekt
- Wartung und langfristige Zuverlässigkeit
- Abschluss
- Häufig gestellte Fragen
Was ist ein mehrreihiger Solartracker mit mehreren Antrieben?
Ein Multi-Row Multi-Drive Solar Tracker ist ein Photovoltaik-Montage- und Positionierungssystem, das es mehreren Solarmodulreihen ermöglicht, der Sonne zu folgen und dabei mehr als einen Antriebsmechanismus in der gesamten Anlage zu verwenden. Anstatt ein großes Solarfeld als eine starre mechanische Struktur zu behandeln, verteilt das System Bewegung und Antriebskräfte auf mehrere Abschnitte.
Diese Konfiguration ist besonders nützlich für Solaranlagen im Versorgungsmaßstab, bei denen Hunderte oder Tausende von Photovoltaikmodulen unter wechselnden Wetterbedingungen zuverlässig funktionieren müssen. Das Ziel ist einfach: Die Solarmodule in einem günstigen Winkel zum einfallenden Sonnenlicht zu halten und gleichzeitig die mechanische Stabilität und koordinierte Bewegung aufrechtzuerhalten.
Ein typisches System kann Motoren, Getriebemechanismen, Steuereinheiten, Sensoren, Strukturkomponenten, Kommunikationssysteme und Sicherheitsfunktionen integrieren. Abhängig von den Projektanforderungen kann der Tracker für einachsige Bewegungen oder andere Tracking-Architekturen konfiguriert werden.
Für Entwickler, EPC-Auftragnehmer und Käufer von Solaranlagen ist das Verständnis dieser Systemarchitektur wichtig, da der Tracker direkten Einfluss auf die Energiegewinnung, die strukturelle Belastung, den Wartungsbedarf und die langfristige Zuverlässigkeit der Photovoltaikanlage hat.
Warum benötigen große Solarprojekte eine erweiterte Nachverfolgung?
Große Photovoltaikprojekte werden selten unter perfekt kontrollierten Bedingungen installiert. Reale Solarparks können mit unebenem Gelände, starkem Wind, Staub, Temperaturschwankungen, schwierigem Wartungszugang und erheblichen Unterschieden in der Standortaufteilung konfrontiert sein.
Eine Montagestruktur mit fester Neigung hält die Module in einem vorgegebenen Winkel. Obwohl dieses Design mechanisch einfach sein kann, ändert sich der Winkel zwischen der Paneloberfläche und dem Sonnenlicht im Laufe des Tages kontinuierlich. Dadurch wird die Menge der zu bestimmten Zeiten eingefangenen direkten Sonnenstrahlung reduziert.
Solar Tracking versucht, diese Diskrepanz zu verringern, indem die Ausrichtung der Photovoltaikmodule im Laufe des Tages angepasst wird. Wenn das Projekt jedoch größer wird, kann eine einzige zentralisierte Antriebsanordnung zusätzliche mechanische und betriebliche Herausforderungen mit sich bringen.
- Große strukturelle Belastungen:Lange mechanische Strukturen können erheblichen Wind- und Torsionskräften ausgesetzt sein.
- Unebenes Gelände:Gefälle und unregelmäßige Bodenverhältnisse können die Ausrichtung erschweren.
- Wartungsexposition:Ein Ausfall eines zentralen Mechanismus kann sich auf einen größeren Teil des Solarfeldes auswirken.
- Komplexität der Installation:Große Bauwerke erfordern sorgfältigen Transport, Ausrichtung und Inbetriebnahme.
- Steuerungskoordination:Mehrere Reihen müssen sich präzise bewegen, ohne dass mechanische Störungen entstehen.
- Wetterschutz:Wind, Regen, Staub, Schnee und Temperaturschwankungen können die Systemleistung beeinträchtigen.
Eine Multi-Drive-Architektur kann dabei helfen, mechanische Lasten zu verteilen und eine größere Flexibilität beim Entwurf großer Solaranlagen zu schaffen.
Wie funktioniert die Multi-Drive-Struktur?
Das grundlegende Betriebskonzept kombiniert mehrere Photovoltaikreihen mit verteilten Antriebspunkten. Jeder Antriebsmechanismus trägt zur Bewegung in einem bestimmten Abschnitt bei, während ein Steuersystem das gesamte Spurverhalten koordiniert.
Im Betrieb ermittelt das Steuerungssystem die Zielposition auf Basis von Sonnenstandsberechnungen, Sensorinformationen, programmierten Algorithmen oder einer Kombination dieser Methoden. Antriebseinheiten bewegen dann die zugehörigen Strukturen in die gewünschte Position.
Die Synchronisierung ist entscheidend. Wenn sich verschiedene Abschnitte mit unterschiedlichen Geschwindigkeiten oder Winkeln bewegen, kann die mechanische Belastung zunehmen und die Verfolgungsgenauigkeit sinken. Daher muss die Steuerung kontinuierlich Positionierung, Bewegungsbefehle, Grenzwerte und Sicherheitsbedingungen verwalten.
| Systemkomponente | Primäre Funktion | Schlüsselanforderung |
|---|---|---|
| Antriebsmotor | Bietet mechanische Bewegung | Stabiles Drehmoment und zuverlässiger Betrieb |
| Übertragungsmechanismus | Überträgt Motorkraft auf die Struktur | Geringes Spiel und ausreichende mechanische Festigkeit |
| Regler | Koordinatenverfolgung der Bewegung | Genaue Positionierung und zuverlässige Kommunikation |
| Sensoren / Positionsrückmeldung | Bestätigt den Betriebsstatus | Stabiles und genaues Feedback |
| Struktureller Rahmen | Unterstützt Photovoltaikmodule | Festigkeit, Ausrichtung und Korrosionsbeständigkeit |
| Sicherheitssystem | Schützt die Ausrüstung unter ungewöhnlichen Bedingungen | Schnelle Reaktion und zuverlässige Steuerlogik |
Diese koordinierte Architektur ermöglicht es einem Solartracker, auf Betriebsbedingungen zu reagieren, ohne dass das gesamte Solarfeld von einem einzigen mechanischen Antriebspunkt abhängig sein muss.
Hauptvorteile für Solaranlagen im Versorgungsmaßstab
Die Hauptattraktion eines Multi-Row Multi-Drive Solar Tracker ist nicht eine einzelne Komponente. Sein Wert ergibt sich aus der Kombination verteilter mechanischer Bewegung mit koordinierter Steuerung.
- Flexibleres Strukturdesign:Die Unterteilung einer großen Solaranlage in mehrere angetriebene Abschnitte kann die Anpassung der Struktur an unterschiedliche Standortlayouts erleichtern.
- Verbesserte Lastverteilung:Mehrere Antriebspunkte können Bewegungskräfte über das Array verteilen, anstatt sie an einem Ort zu konzentrieren.
- Bessere Anpassung an große Projekte:Modulare reihenbasierte Konfigurationen können je nach Projektgröße und Standortbedingungen erweitert werden.
- Potenziell vereinfachte Wartung:Verteilte Geräte können die Fehlerbehebung örtlicher gestalten und so das Ausmaß bestimmter mechanischer Ausfälle verringern.
- Genaue Panel-Positionierung:Eine koordinierte Steuerung und Positionsrückmeldung können dabei helfen, den beabsichtigten Spurwinkel beizubehalten.
- Größere Layoutflexibilität:Ingenieure können bei der Aufteilung der Anlage Gelände, Reihenabstand, Windeinwirkung und Zugangsanforderungen berücksichtigen.
Wichtige Designüberlegungen
Die Auswahl eines Solartrackers sollte mit der Projektumgebung und nicht mit dem Gerätekatalog beginnen. Die Bedingungen vor Ort bestimmen die mechanischen und steuerungstechnischen Anforderungen.
| Faktor | Zu berücksichtigende Fragen |
|---|---|
| Terrain | Ist der Standort flach, geneigt, uneben oder unregelmäßig? |
| Wind | Was sind die normalen und extremen Windbedingungen? |
| Temperatur | Können Motoren, Steuerungen, Kabel und mechanische Teile im gesamten lokalen Temperaturbereich zuverlässig funktionieren? |
| Staub und Feuchtigkeit | Sind Gehäuse und bewegliche Komponenten ausreichend geschützt? |
| Modulkonfiguration | Wie lauten die Modulabmessungen, das Gewicht, die Ausrichtung und die Reihenanordnung? |
| Wartung | Können Techniker Motoren, Antriebsmechanismen, Steuerungen und kritische Komponenten sicher erreichen? |
| Kontrollintegration | Kann der Tracker effektiv mit der Überwachungs- und Kontrollinfrastruktur des Projekts kommunizieren? |
Ein weiterer wichtiger Aspekt ist die Notfallposition. Bei starkem Wind oder anderen ungewöhnlichen Bedingungen müssen sich Solartracker möglicherweise in einen vordefinierten sicheren Winkel bewegen. Das Steuerungssystem benötigt daher eine zuverlässige Positionierungslogik und entsprechende Schutzfunktionen.
Multi-Drive vs. konventionelle Solar-Tracking-Strukturen
Für unterschiedliche Projekte können unterschiedliche Solartracker-Architekturen geeignet sein. Die beste Konfiguration hängt von den Geländebedingungen, den Array-Abmessungen, den strukturellen Anforderungen, dem Budget, der Wartungsstrategie und der erwarteten Betriebsumgebung ab.
| Rücksichtnahme | Mehrreihiger Multi-Drive-Ansatz | Zentralisierterer Ansatz |
|---|---|---|
| Mechanischer Vertrieb | Lasten und Bewegungen können auf mehrere Antriebspunkte verteilt werden. | Mehr Bewegung kann von einem zentralen Mechanismus abhängen. |
| Flexibilität für große Standorte | Mehrere Abschnitte können modulare Layouts unterstützen. | Lange Strukturen erfordern möglicherweise eine sorgfältigere Ausrichtung. |
| Fehlerisolierung | Abhängig von der Systemarchitektur möglicherweise stärker lokalisiert. | Ein zentraler Fehler kann einen größeren Abschnitt betreffen. |
| Komplexität kontrollieren | Erfordert eine effektive Synchronisierung zwischen den Antrieben. | Möglicherweise sind weniger koordinierte Antriebspunkte erforderlich. |
| Site-Anpassung | Kann für unterschiedliche Reihen- und Geländebedingungen konfiguriert werden. | Bei bestimmten komplexen Layouts möglicherweise weniger flexibel. |
Dieser Vergleich bedeutet nicht, dass eine Architektur allgemein überlegen ist. Vielmehr zeigt es, warum die projektspezifische technische Bewertung vor der endgültigen Auswahl der Ausrüstung erfolgen sollte.
Wo kann diese Technologie angewendet werden?
Mehrreihige Multi-Drive-Tracking-Systeme sind besonders relevant für große Photovoltaikanlagen, bei denen der Umfang und die Betriebsbedingungen eine ausgefeiltere Mechanik- und Steuerungsarchitektur rechtfertigen.
- Photovoltaik-Kraftwerke im Versorgungsmaßstab
- Große kommerzielle Solarparks
- Freiflächenprojekte für erneuerbare Energien
- Projekte mit ausgedehnten PV-Modulreihen
- Solaranlagen erfordern eine koordinierte Nachführungssteuerung
- Projekte, bei denen Gelände und strukturelle Segmentierung wichtige Designüberlegungen sind
Bei Gewerbe- und Versorgungsprojekten sollte der Tracker auch als Teil des gesamten Energieerzeugungssystems betrachtet werden. Modullayout, Wechselrichterkonfiguration, Kabelführung, Standortentwässerung, Wartungsstraßen und Überwachungssysteme können alle Einfluss auf das endgültige Design haben.
So bewerten Sie ein Solar-Tracker-Projekt
Käufer sollten es vermeiden, einen Tracker nur anhand seiner Motorleistung oder der beworbenen Tracking-Fähigkeit zu bewerten. Eine verlässliche Kaufentscheidung erfordert eine umfassende technische Prüfung.
- Definieren Sie die Standortbedingungen.Sammeln Sie gegebenenfalls Informationen über Wind, Temperatur, Gelände, Boden, Staub, Niederschlag und Schnee.
- Bestätigen Sie die Modulkonfiguration.Überprüfen Sie die Plattenabmessungen, das Gewicht, die Ausrichtung, die Reihenlänge und die Montageanforderungen.
- Überprüfen Sie die Laufwerksarchitektur.Verstehen Sie, wie Motoren, Getriebe, Wellen und Strukturkomponenten interagieren.
- Bewerten Sie die Synchronisierung.Überprüfen Sie, wie mehrere Antriebseinheiten eine koordinierte Bewegung aufrechterhalten.
- Sicherheitsfunktionen prüfen.Fragen Sie, wie das System auf starken Wind, Stromausfälle, Sensorausfälle oder abnormale Positionierung reagiert.
- Überprüfen Sie die Wartungsanforderungen.Berücksichtigen Sie Schmierung, Ersatzteile, Zugang, Inspektionshäufigkeit und Fehlerbehebungsverfahren.
- Überprüfen Sie die Anpassungsfähigkeit.Bei großen Solarprojekten sind häufig mechanische und steuerungstechnische Anpassungen an die spezifischen Standortbedingungen erforderlich.
Ein qualifizierter Hersteller sollte in der Lage sein, diese Probleme auf technischer Ebene detailliert zu besprechen, anstatt sich ausschließlich auf Produktspezifikationen zu konzentrieren.
Wartung und langfristige Zuverlässigkeit
Solar-Tracking-Geräte werden jahrelang im Freien betrieben, oft unter ständiger Einwirkung von Sonnenlicht, Regen, Staub, Wind und Temperaturschwankungen. Die langfristige Zuverlässigkeit hängt daher von mehr als der Erstinstallationsqualität ab.
Die Routineinspektion sollte Antriebsmotoren, Getriebekomponenten, Befestigungselemente, strukturelle Verbindungen, elektrische Kabel, Sensoren, Steuerungen und Schutzgehäuse umfassen. Bediener sollten außerdem ungewöhnliche Vibrationen, unerwartete Bewegungen, ungewöhnliche Geräusche, Positionierungsfehler und Kommunikationsfehler überwachen.
Auch die Ersatzteilverfügbarkeit sollte vor dem Einsatz berücksichtigt werden. Für Motoren, Getriebe, Sensoren, Steuerungen, Anschlüsse und andere kritische Komponenten sollte eine definierte Austauschstrategie gelten, insbesondere für abgelegene Solarparks.
Abschluss
Ein mehrreihiger Solartracker mit mehreren Antrieben bietet eine praktische Architektur für große Photovoltaikprojekte, die koordinierte Bewegungen, verteilten mechanischen Antrieb und flexibles Systemdesign erfordern. Durch die Aufteilung der Solaranlage in mehrere angetriebene Abschnitte kann das System Herausforderungen bewältigen, die mit großen strukturellen Spannweiten, unebenen Standorten, Wartung, Steuerung und Lastverteilung verbunden sind.
Letztlich hängt die Leistung des Trackers jedoch davon ab, wie gut die mechanische Struktur, das Antriebssystem, die Steuerungsplattform, die Sensoren, die Sicherheitsfunktionen und die Installationsumgebung zusammenarbeiten. Projektentwickler sollten daher das Gesamtsystem bewerten, anstatt Geräte auf der Grundlage einer einzigen Spezifikation auszuwählen.
Für Unternehmen, die eine groß angelegte Photovoltaikanlage planen, kann die Zusammenarbeit mit einem erfahrenen Automatisierungs- und Gerätehersteller dabei helfen, die Anforderungen des Standorts in eine praktische Nachverfolgungslösung umzusetzen.Suzhou Ruitai Automatisierungstechnologie Co., Ltd.kann als Technologiepartner für Projekte in Betracht gezogen werden, die maßgeschneiderte Automatisierungs- und Solar-Tracking-Lösungen erfordern.
Häufig gestellte Fragen
Es handelt sich um eine Solar-Tracking-Architektur, die mehrere Antriebsmechanismen verwendet, um die Bewegung mehrerer Photovoltaikreihen oder -abschnitte zu koordinieren. Es soll eine kontrollierte Positionierung der Solarmodule in großen Anlagen ermöglichen.
Mehrere Antriebseinheiten können die mechanische Bewegung über ein großes Array verteilen, eine größere strukturelle Flexibilität bieten und möglicherweise dazu führen, dass bestimmte Fehler lokalisierter werden.
Es kann besonders für große Freilandprojekte geeignet sein, bei denen lange PV-Reihen, strukturelle Belastungen, Gelände, Wartungszugang und koordinierte Bewegungen sorgfältig verwaltet werden müssen.
Wichtige Bedingungen sind Windgeschwindigkeit, Temperaturbereich, Niederschlag, Luftfeuchtigkeit, Staub, Schnee (sofern zutreffend), Geländeeigenschaften und Bodenbedingungen. Diese Faktoren beeinflussen das mechanische und elektrische Design.
Ja. Motoren, Übertragungsmechanismen, Befestigungselemente, Sensoren, Kabel, Steuerungen und strukturelle Verbindungen sollten regelmäßig überprüft werden. Durch vorbeugende Wartung können Probleme erkannt werden, bevor sie zu erheblichen Ausfallzeiten führen.
Käufer sollten sich nach strukturellem Design, Antriebskapazität, Synchronisierung, Windschutz, Steuerfunktionen, Umweltschutz, Wartungsanforderungen, Ersatzteilen, Anpassung, Installationsunterstützung und Kundendienst erkundigen.
Abhängig vom Hersteller und der Systemarchitektur sind möglicherweise Anpassungen für die mechanische Struktur, die Antriebskonfiguration, die Steuerungsanforderungen, die Modulanordnung, die Umgebungsbedingungen und projektspezifische Installationsbeschränkungen möglich.
