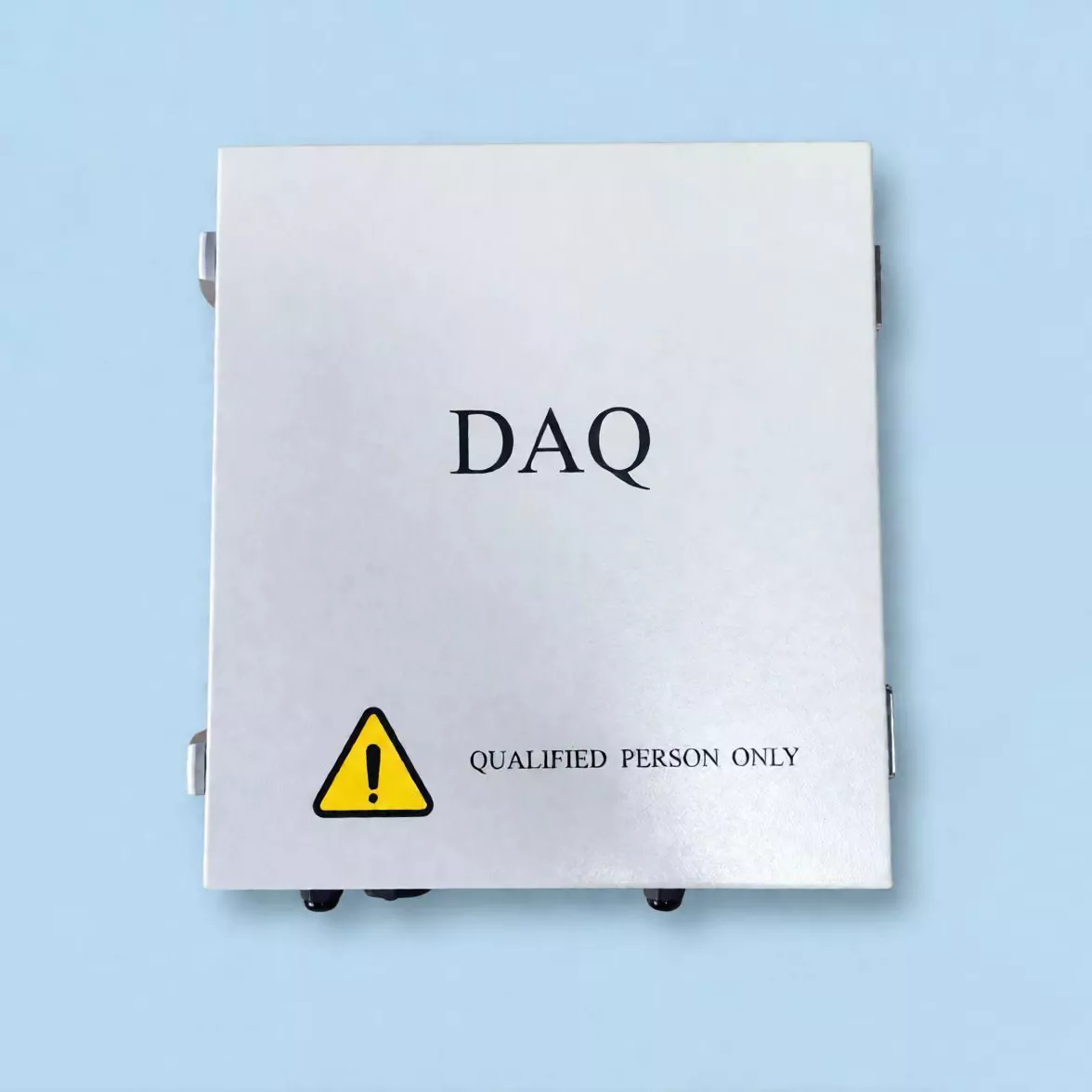

Solar-Tracker-Kommunikationsbox NCU

Die Ruitai NCU basiert auf einem selbstheilenden Glasfaser-Ringnetzwerk mit Ringnetzwerkprotokollen, die eine Wiederherstellung auf Millisekundenebene unterstützen, sowie einem redundanten Design mit doppelter Stromversorgung. Wenn eine Netzwerkverbindung unerwartet unterbrochen wird oder Geräte ausfallen, kann das System den Kommunikationspfad innerhalb von Millisekunden automatisch neu aufbauen. Dies ermöglicht ein nahtloses Umschalten ohne Beeinträchtigung des Betriebs, verringert das Ausfallrisiko und unterstützt einen unterbrechungsfreien Betrieb rund um die Uhr in großen Solarkraftwerken.

Schlüsselfunktionen und technische Highlights

1. Präzise Sonnenverfolgung und Mikrowetterüberwachung

Die Solar Tracker Communication Box NCU koordiniert mehrere TCUs (Tracker Control Units), um eine genaue Solarverfolgung zu unterstützen.

Es integriert außerdem Windgeschwindigkeit, Windrichtung, Einstrahlungsstärke und andere Sensoren und fungiert so als Mikrowetterstation.

In Kombination mit intelligenten Tracking-Algorithmen trägt es dazu bei, Verluste durch Geländeverschattung zu reduzieren und die Effizienz der Stromerzeugung zu verbessern.

2. Intelligenter Allwetterschutz

Mithilfe von Echtzeit-Wetterdaten kann die NCU automatisch Wind-, Schnee- und Hagelschutzmodi aktivieren und Tracker-Strukturen in eine sichere Position bewegen.

Bei extremen Wetterbedingungen kann diese Funktion Vermögensverluste durch Hagel, starken Schneefall und ähnliche Ereignisse um bis zu 94 % reduzieren.

3. Hochzuverlässiges Industriedesign

Die NCU verwendet Chips in Industriequalität und isolierte Schaltkreise mit IP65-Schutz für anspruchsvolle Umgebungen wie hochgelegene Gebiete, Wüsten und Küstenstandorte.

Es unterstützt sowohl Wechselstrom- als auch Gleichstromversorgung und verfügt über eine Backup-Lithiumbatterie, um den Betrieb bei Stromausfällen oder nachts aufrechtzuerhalten.

Hardware- und Softwareverschlüsselung sowie Hoch- und Niederspannungsisolierung tragen zum Schutz der Datenübertragung und der Gerätesicherheit bei.

4. Multiprotokoll-Konnektivität

Die NCU unterstützt mehrere Kommunikationstechnologien, einschließlich Zigbee und M-Bus.

Es verbindet lokale Systeme mit Remote-Überwachungsplattformen wie Smart Cloud und SCADA und ermöglicht so den Daten-Upload und die Befehlsübermittlung in Echtzeit.

Vollständige Spezifikationstabelle

▷ Charakteristische Parameter

▷ Funktionsparameter

▷ Allgemeine Parameter

Anwendungswert und unser Projekt

Die intelligente NCU von Ruitai reduziert den Bedarf an manuellen Inspektionen durch Ferndiagnose von Fehlern und Schneeräum- und Hagelschutzfunktionen mit nur einem Klick und trägt so zur Senkung der Betriebs- und Wartungskosten bei.

Das System wurde in Auslandsprojekten in den USA und Spanien eingesetzt und bietet automatischen Schutz bei extremen Wetterbedingungen.

Zusammen mit SCADA und Remote-O&M-Software unterstützt die NCU die intelligente Verwaltung des gesamten Betriebsprozesses und hilft Solarkraftwerken dabei, aus jedem Sonnenstrahl mehr Wert zu ziehen.

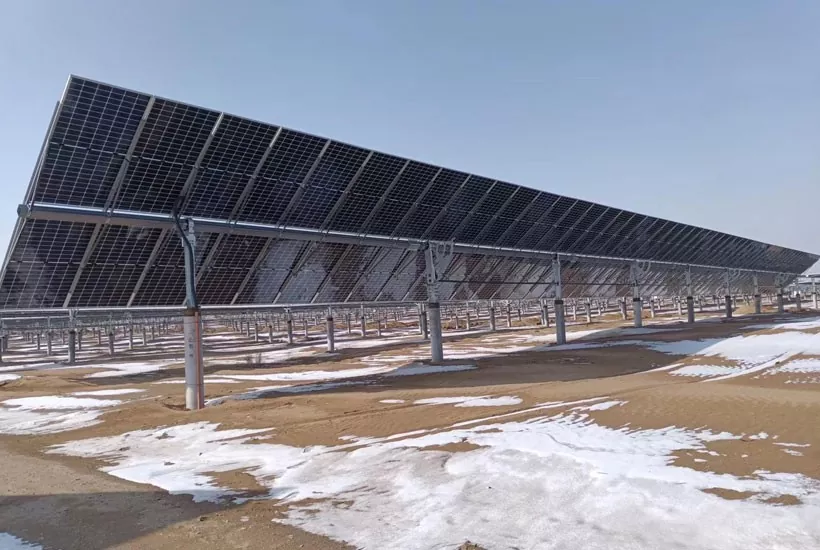

Fallstudie: 100-MW-Solarkraftwerk im Versorgungsmaßstab in Texas, USA

Dieses Projekt befindet sich in den nordamerikanischen Great Plains, wo es häufig zu heftigen Hagelstürmen und extremen Winden kommt.

Unter diesen Bedingungen können herkömmliche Solarmodule und Tracker-Strukturen erheblichen Schaden erleiden, was große Risiken für die Anlagenanlagen mit sich bringt.

Nach der Einführung der Ruitai SCADA-Plattform nutzte das System KI-Wettervorhersagen und intelligente Koordinationsalgorithmen, um automatisch auf Hagel- oder Starkwindwarnungen zu reagieren.

Es sendete Befehle an die TCU, die die Solarmodule in einen schützenden Neigungswinkel von 60° bewegte.

Diese proaktive Strategie zum Schutz vor extremen Wetterbedingungen reduzierte die jährlichen PV-Vermögensverluste um 94 %, wenn die Anlage von Hagelkörnern mit einem Durchmesser von mehr als 50 mm getroffen wurde, und verlagerte die Reaktion der Anlage von passiver Schadensbegrenzung auf aktive Risikoprävention.

Warum Ruitai wählen?

Ruitai ist auf die Forschung und Entwicklung sowie die Anwendung von PV-Tracking-Steuerungssystemen spezialisiert. Um den Bedarf an intelligentem Management in großen PV-Kraftwerken zu decken, verbessern wir kontinuierlich unsere Fähigkeiten in den Bereichen Steuerungsalgorithmen, Kommunikationstechnologie und Systemintegration.

Zusätzlich zur Solar Tracker Communication Box (NCU) bieten wir eine umfassende Suite von Lösungen an, darunter TCUs, intelligente PV-SCADA-Überwachungsplattformen und intelligente Solarreinigungsroboter.

Unsere Geräte verfügen über die Schutzart IP65/IP66 und arbeiten zuverlässig über einen weiten Temperaturbereich von -40 °C bis +70 °C. Unsere Produkte sind mit Blitzschutz ausgestattet und so konstruiert, dass sie den vielfältigen und herausfordernden Umgebungen standhalten, in denen sich PV-Anlagen befinden.

Unterstützt durch über 20 geistige Eigentumsrechte, ISO 9001- und CE-Zertifizierungen, Software-Urheberrechte und Testberichte von Drittagenturen wie HTW haben wir Projektpartnerschaften in mehr als 50 Ländern und Regionen aufgebaut. Wir bieten langfristige Dienstleistungen einschließlich Fernüberwachung, Fehlerdiagnose, Software-Upgrades und O&M-Schulungen.

FAQ

F: Die NCU zeigt eine normale Kommunikation an, einige Tracker bewegen sich jedoch nicht, nachdem Befehle ausgegeben wurden. Wie soll ich das beheben?

A: Diese Art von „falscher Kommunikation“ (bei der das System zwar verbunden zu sein scheint, aber nicht aktiviert wird) wird typischerweise durch Folgendes verursacht:

Mechanischer Stau der TCU: Ein Motor- oder Getriebefehler; Obwohl die TCU weiterhin „Heartbeat“-Signale senden kann, kann sie keine physischen Bewegungen ausführen.

Unzureichende Stromversorgung: Tracker-Motoren ziehen beim Start einen hohen Einschaltstrom. Bei zu langen Leistungskabeln oder zu geringem Querschnitt kann es zu Spannungseinbrüchen an der Klemme TCU kommen, dass der Motor nicht anläuft, obwohl die NCU den Befehl gegeben hat.

Befehlskonflikt: Überprüfen Sie, ob andere Systeme (z. B. SCADA oder ein lokales HMI) gleichzeitig widersprüchliche Befehle ausgeben.

F: Kann ich bei der Verkabelung des RS485-Busses beliebige T-Abzweigverbindungen verwenden?

A: Nein. Der RS485-Bus muss eine Daisy-Chain-Topologie verwenden. T-Verzweigungen verursachen starke Signalreflexionen, was zu einer äußerst instabilen Kommunikation führt.

Wenn die örtlichen Gegebenheiten eine Verzweigung erfordern, muss am Verzweigungspunkt ein RS485-Repeater oder Hub installiert werden.

F: Kann die NCU mit dem AGC/AVC-System des Kraftwerks verbunden werden?

A: Ja. Wenn in großen Kraftwerken das Netz gedrosselt werden muss, übermittelt das AGC/AVC-System Leistungsbegrenzungsbefehle an die NCU.

Beim Empfang dieser Befehle kann die NCU die Trackerwinkel anpassen, um eine aktive Leistungsreduzierung auf Hardwareebene zu erreichen; Dieser Ansatz sichert die Netzstabilität besser als eine einfache Begrenzung der Wechselrichterleistung.
