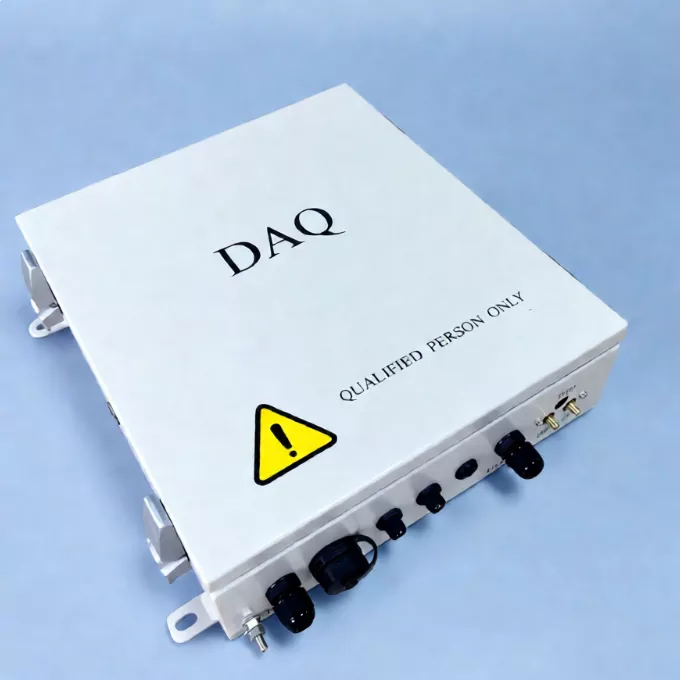

Solar-PV-Kommunikationsbox

In komplexen und sich verändernden Außenumgebungen ist das Kommunikationsnetzwerk das Rückgrat für einen stabilen Betrieb von Solarkraftwerken und eine effiziente Datenübertragung.

Als Herzstück der Anlagenkommunikation bietet die Solar PV Communication Box des Werks Suzhou Ruitai eine leistungsstarke Geräte-Edge-Cloud-Koordination und eine optimierte zugrunde liegende Architektur, um eine robuste Kommunikationsunterstützung für große Solarkraftwerke bereitzustellen und dabei zu helfen, jeden Sonnenstrahl in zuverlässige Erträge umzuwandeln.

Durchbrüche in der Kerntechnologie

1. Zuverlässige Netzwerke und redundante Kommunikationsverbindungen

Die NCU unterstützt redundante kabelgebundene Kanäle, einschließlich Glasfaser und RS485, sowie drahtlose Kanäle wie 5G und Frequenzsprung-Spreizspektrum.

Die Umschaltung nach einem Single-Point-Fehler ist innerhalb von 100 ms abgeschlossen. Bei der RS485-Kommunikation werden Daisy-Chain-Verkabelung und abgeschirmte Twisted-Pair-Kabel zusammen mit 120-Ω-Abschlusswiderständen und einem Erdungsdesign von ≤4 Ω verwendet, um Signalreflexionen und elektromagnetische Störungen auf der physikalischen Ebene zu reduzieren.

2. Edge Computing und Protokoll-Upgrades

Edge-seitige Datenfilterung und -aggregation laden nur abnormale Werte und aggregierte Daten hoch und reduzieren so unnötigen Datenverkehr. Traditionelle Polling-Protokolle werden nach und nach durch Publish-Subscribe-IoT-Protokolle wie MQTT ersetzt.

In Kombination mit der dedizierten ASIC-Hardwarebeschleunigung wird die Reaktionszeit für Steuerbefehle von Sekunden auf Millisekunden reduziert.

3. KI-gesteuerte dynamische Schutzalgorithmen

Die NCU verwendet KI-Algorithmen, einschließlich SuperTrack, um Schattierungs- und bifaziale Einstrahlungsdaten zu analysieren und die Tracking-Leistung kontinuierlich zu verbessern.

Durch die Überwachung der örtlichen Wetterbedingungen alle 0,5 Sekunden wird der beste Tracker-Winkel berechnet, um mehr Sonnenenergie einzufangen.

4. Bidirektionaler adaptiver Windschutz

Die NCU verwendet drei Windgeschwindigkeitsschwellenwerte, z. B. 10 m/s, 12 m/s und 15 m/s, um die Trackerposition basierend auf der Windgeschwindigkeit und -richtung in Echtzeit anzupassen. Es kann den Tracker windabwärts bewegen oder in einem sicheren 5°-Winkel verstauen.

Wenn die Windgeschwindigkeit fünf Minuten lang auf einem sicheren Niveau, z. B. ≤8 m/s, bleibt, kehrt das System automatisch in den Tracking-Modus zurück.

Warum benötigen große Solarkraftwerke eine Solar-PV-Kommunikationsbox?

1. Niedrigere Betriebs- und Wartungskosten

Die NCU verwendet industrietaugliche Hardware mit einem Betriebstemperaturbereich von -40 °C bis 85 °C und IP65-Schutz. Es ist für den zuverlässigen Betrieb bei starkem Wind, aufgewirbeltem Sand und starken elektromagnetischen Störungen ausgelegt.

Edge Computing ermöglicht schnellere lokale Entscheidungen und reduziert gleichzeitig den Datenübertragungsbedarf und Netzwerkverzögerungen.

2. KI-Tracking für eine höhere Stromerzeugung

Als Steuereinheit für KI-gestütztes Tracking nutzt die NCU Echtzeit-Wetter- und PV-Strangdaten, um Verschattungen zu vermeiden und den besten Tracker-Winkel zu berechnen.

Dies trägt dazu bei, die Gesamtstromerzeugung in komplexem Gelände und bei diffusen Lichtverhältnissen zu verbessern.

3. Proaktiver Vermögensschutz

Die NCU fungiert auch als Mikrowetterstation und Sicherheitsschutzeinheit. Bei starkem Wind, starkem Schneefall, Hagel und anderen extremen Wetterbedingungen aktiviert es automatisch Schutzmodi auf Zonenebene, einschließlich dreistufiger Windschutz- und Hagelschutzpositionen mit hohem Winkel, um Schäden an PV-Modulen und Verformungen des Trackers zu verhindern.

4. Multiprotokoll-Konnektivität

Die NCU unterstützt mehr als 200 gängige Kommunikationsprotokolle, darunter Modbus und IEC 104.

Es ist mit Wechselrichtern, Wetterstationen und Datenloggern verschiedener Marken, wie z. B. Smart Logger, kompatibel und ermöglicht so eine einheitliche Integration von Geräten mehrerer Marken.

Vollständige Spezifikationstabelle

▷ Charakteristische Parameter

▷ Funktionsparameter

▷ Allgemeine Parameter

Zuverlässiger After-Sales-Support

Intelligente Inspektion und vorausschauende Wartung

Um potenzielle Probleme frühzeitig zu erkennen, werden drohnenbasiertes Infrarot-Scanning und Edge-Computing eingesetzt, um veraltete Kabel und überhitzte Verbindungspunkte zu lokalisieren.

KI überwacht Strom, Spannung und Kommunikationsstatus in Echtzeit, um Fehler zu erkennen, bevor sie eskalieren.

Firmware OTA und routinemäßige Wartung

Alle sechs Monate werden Firmware-Updates bereitgestellt, um Software-Schwachstellen zu beheben und Algorithmen zu verbessern.

Zu den routinemäßigen Inspektionen gehören Kommunikationsanschlüsse, Netzwerkkabelanschlüsse und Blitzschutzmodule.

Abgestufte Notfallreaktion

Wenn die NCU-Kommunikation bei normalem Sonnenschein vollständig verloren geht, kann das Betriebs- und Wartungspersonal beurteilen, ob in den lokalen Automatikmodus oder einen festen optimalen Neigungswinkel gewechselt werden soll.

Bei extremen Wetterbedingungen werden sofort Notfallmaßnahmen aktiviert, um die Tracker durch manuelle Bedienung vor Ort oder eine Backup-Kommunikationsverbindung in eine sichere Position zu bringen.

FAQ

F: Wie funktioniert die Solar PV Communication Box mit SCADA, um intelligente Betriebs- und Wartungsfunktionen zu ermöglichen?

A: Die Solar PV Communication Box fungiert als Daten-Gateway vor Ort und lädt Betriebsdaten der Geräte in SCADA hoch.

Der Prozess umfasst: Überwachung des Gerätestatus → Datenanalyse → Anomaliewarnungen → O&M-Abwicklung.

Wenn beispielsweise eine TCU eine Tracking-Anomalie erkennt, werden Daten auf die NCU hochgeladen, die sie dann an SCADA überträgt, um eine Warnung zu generieren, sodass das O&M-Personal eine Ferndiagnose durchführen kann.

F: Warum erfordern große PV-Projekte eine NCU statt eine direkte Verbindung zu TCUs?

A: Eine direkte Verbindung mit allen TCUs würde eine komplexe Kommunikationsverkabelung, eine übermäßige Anzahl von Netzwerkknoten und eine schwierige Systemwartung zur Folge haben.

Der Einsatz einer NCU ermöglicht die zentrale Verwaltung mehrerer TCUs, was zu einer klareren Netzwerkstruktur, einer stabileren Datenübertragung und einer einfacheren zukünftigen Erweiterung führt.

F: Benötigt die NCU regelmäßige Wartung?

A: Ja. Zu den empfohlenen Wartungsaufgaben gehören:

1. Überprüfen des Kommunikationsstatus

2. Überprüfung der Gerätealarmprotokolle

3. Überprüfung der Verkabelungszuverlässigkeit

4. Überprüfung der Schutzdichtungen

5. Aktualisierung der Softwareversionen

6. Konfigurationsparameter sichern
