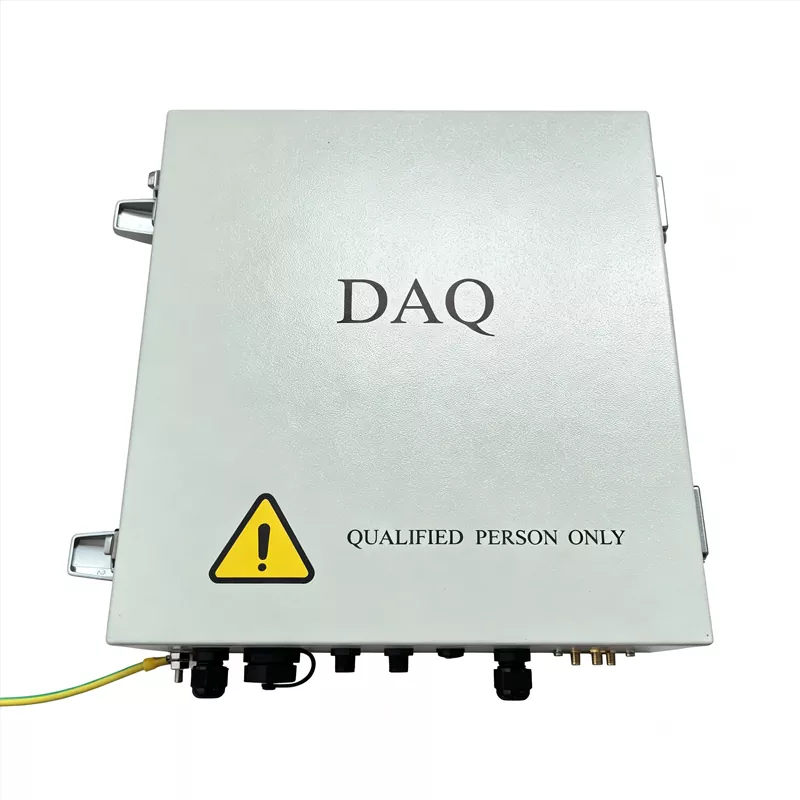

PV-Kommunikationsbox

Die PV Communication Box (NCU) wird vom professionellen Anbieter Ruitai angeboten. Es schützt Solarkraftwerke bei extremen Wetterbedingungen durch intelligente Sensorik und automatische Steuerung. Durch die Integration mehrerer Extremwetterschutzstrategien und deren Kombination mit der Datenüberwachung der Smart-Cloud-Plattform ermöglicht es einen intelligenten automatischen Schutz für Solarkraftwerke und sorgt für einen sicheren, stabilen Betrieb in rauen Umgebungen.

Automatisierte Produktkonfiguration

Automatisierte Parameterbereitstellung:After replacing a module, O&M personnel do not need to configure each setting manually. Sobald die Verbindung über eine mobile App oder einen Computer erfolgt, generiert das System automatisch eine Parametertabelle und stellt sie mit einem Klick bereit, wobei wichtige Einstellungen wie Protokolle und Baudraten schnell aktualisiert werden.

Intelligente Zuordnung und Inbetriebnahme:Das System kann automatisch Befehle senden, um die Winkel des Trackers anzupassen. Durch den Vergleich des befohlenen Winkels mit dem tatsächlichen Drehwinkel werden die NCU, jede TCU und das PV-Array genau abgebildet, wodurch die Effizienz der Inbetriebnahme vor Ort erheblich verbessert wird.

Vorausschauende Wartung und Notfallreaktion

Datenfreigabe und redundanter Schutz:In großen Solarkraftwerken können mehrere PV-Kommunikationsboxen Wetterdaten über das Kommunikationsnetzwerk austauschen. Wenn ein lokales Wetterdatenerfassungsgerät ausfällt, kann die NCU Daten von anderen Knoten abrufen, wodurch tote Winkel im System reduziert werden und sichergestellt wird, dass Tracker rechtzeitig in Schutzmodi wechseln, beispielsweise in den Schutz bei starkem Wind.

Standardisierte Notfallreaktion:Das System folgt einem abgestuften Notfallreaktionsprozess, um Tracker zu schützen, wenn die Kommunikation unterbrochen wird. Wenn die NCU-Kommunikation bei sonnigem Wetter vollständig unterbrochen wird, schaltet das System in den lokalen Automatikmodus, um die Stromerzeugung aufrechtzuerhalten. Bei extremem Wetter startet der Notfallplan sofort. Tracker werden durch manuelle Bedienung vor Ort oder eine Backup-Kommunikationsverbindung in eine sichere Position gebracht, um Schäden an der Ausrüstung zu verhindern.

Was beinhaltet der standardisierte O&M-Prozess der PV-Kommunikationsbox?

Routineinspektion und Wartung

Strukturelle Befestigung:Verwenden Sie regelmäßig einen Drehmomentschlüssel, um tragende Schrauben an Hauptträgern, Diagonalstreben und anderen Schlüsselkomponenten stichprobenartig zu überprüfen und sicherzustellen, dass die Drehmomentwerte der erforderlichen Norm entsprechen.

Getriebewartung:Tragen Sie alle sechs Monate hochtemperaturbeständiges Fett auf das Getriebe und das Großwälzlager auf. Überprüfen Sie das Getriebeverschleißspiel und halten Sie es innerhalb von ≤0,15 mm.

Korrosionsschutz und Reinigung:Messen Sie regelmäßig die Dicke der verzinkten Schicht. Wenn lokaler Rost auftritt, tragen Sie umgehend eine zinkreiche Grundierung auf. Entfernen Sie Staub und Unkraut von der Trackeroberfläche.

Kalibrierung des Steuerungssystems

Winkelkalibrierung:Verwenden Sie Neigungssensoren zusammen mit dem SPS-Programm, um die Ost-West-Grenzwinkel regelmäßig zu kalibrieren und den Fehler innerhalb von ±0,5° zu halten.

Kommunikations- und elektrische Inspektion:Überprüfen Sie regelmäßig die Stärke des drahtlosen Signals und die Paketverlustrate. Entfernen Sie Staub im Inneren des Steuerkastens und überprüfen Sie die Stabilität der Stromversorgungsspannung.

Betrieb und Wartung bei Unwettern

Vorbeugung vor Katastrophen:Stellen Sie eine Verbindung zu Wetterwarnungen her und stellen Sie die Halterungen im Voraus auf eine windgeschützte oder schneeräumende Position ein.

Rückblick nach der Katastrophe:Nach Stürmen prüfen Spezialisten visuell zerbrochenes Glas, heruntergefallene Rahmen und lose Kabel und geben erst nach Bestätigung der Sicherheit einen Befehl zur Fehlerbehebung aus, um das System neu zu starten.

Dynamische Parameteroptimierung:Für spezielle Windzonen, wie hochgelegene Gebiete und taifungefährdete Regionen, kann das O&M-Personal die Schutzschwellen und Verzögerungszeiten im System an die lokalen Mikrowetterbedingungen anpassen.

Vollständige Spezifikationstabelle

▷ Charakteristische Parameter

▷ Funktionsparameter

▷ Allgemeine Parameter

Mehrdimensionale Reaktionsstrategien für extreme Wetterereignisse

Starker Wind-Stufenschutz:Die PV-Kommunikationsbox empfängt Echtzeitdaten von der Mikro-Wetterstation. Wenn die Windgeschwindigkeit die Auslöseschwelle erreicht, wird automatisch die abgestufte Schutzstrategie aktiviert.

Das System stellt die Halterung je nach Windstärke auf einen bestimmten Schutzwinkel ein, beispielsweise parallel zum Wind, wodurch die Auswirkungen des Winddrucks erheblich reduziert werden.

Sobald die Windgeschwindigkeit auf ein sicheres Niveau, z. B. ≤8 m/s, sinkt und 300 Sekunden lang dort bleibt, bestätigt das System automatisch, dass es sicher ist, und kehrt in den Sonnennachführungsmodus zurück.

Hagelschutzposition:Anhand der kurzfristigen Hagelvorhersage der Smart-Cloud-Plattform befiehlt die NCU den Halterungen automatisch, in eine Großwinkel-Schutzstellung zu gehen.

Mit einem 60°-Kippschutz hält es Hagel mit einem Durchmesser von bis zu 75 mm effektiv stand und reduziert so die jährlichen durchschnittlichen PV-Vermögensverluste um 94 %.

Schneeräumung mit einem Klick bei starkem Schneefall:Das System prüft die Schneehöhe und wie lange sich der Schnee angesammelt hat. Es kann auch Trockenschnee und Nassschnee erkennen.

Wenn sich Schnee ansammelt und die Systemsicherheit beeinträchtigen könnte, kann das Betriebs- und Wartungspersonal im Backend auf „Schneebeseitigung mit einem Klick“ klicken. Der Tracker neigt sich dann in einen großen Winkel, sodass der Schnee auf natürliche Weise abrutschen kann und die Notwendigkeit einer kostspieligen manuellen Schneeräumung verringert wird.

Nahtlose Koordination zwischen Sicherheit und Energieerzeugung

Die NCU koordiniert den Windschutz und die Schneeräumung durch eine einheitliche Planung, sodass das System reibungslos zwischen Schutz- und Betriebsmodus wechseln kann. Nachdem die Schneeräumung oder Maßnahmen zur Risikovermeidung abgeschlossen sind, bewertet das System die aktuellen Umgebungsbedingungen und entscheidet, ob der Tracker in einer Schutzposition bleibt oder in den optimalen Winkel zur Erfassung der Strahlungsintensität zurückgebracht wird. Dies trägt dazu bei, Solaranlagen zu schützen und gleichzeitig Verluste bei der Stromerzeugung durch Verschattung zu reduzieren.
