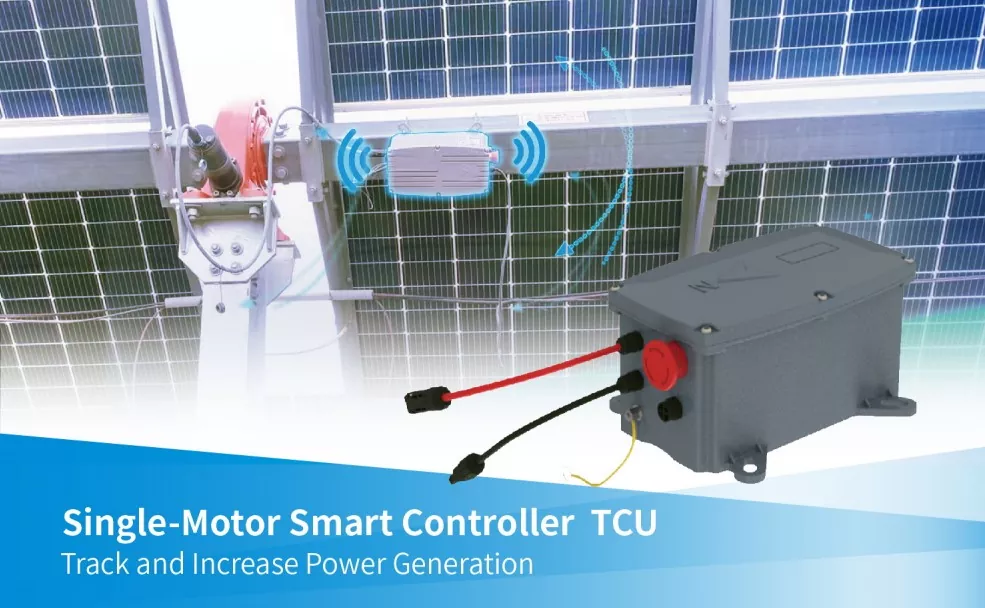

Intelligenter und untersteuerbarer mehrreihiger Solar-Tracker

Ruitai verfügt über eine eigene Fabrik zur Herstellung hochwertiger intelligenter und untersteuerbarer mehrreihiger Solartracker. Dieses TCU-System dient als intelligenter Kern des Solarkraftwerks.

Es steuert den Motor präzise, ​​um den Winkel der PV-Module in Echtzeit anzupassen, sodass das System den Lauf der Sonne den ganzen Tag über dynamisch folgen und mehr Sonnenenergie einfangen kann.

Das System wird durch seinen integrierten neuronalen Netzwerkalgorithmus weiter verbessert, der cloudbasiertes Fernlernen und kontinuierliche Optimierung ermöglicht.

Wenn sich die Sonneneinstrahlung und die Standortumgebung ändern, kann die TCU ihre Tracking-Strategie im Laufe der Zeit anpassen und verbessern und so der PV-Anlage helfen, Energie effizienter zu erzeugen.

Technische Produktmerkmale

1. Hardware- und Software-Integration

Der intelligente und untersteuerbare mehrreihige Solartracker unterstützt sowohl die AC- als auch die DC-Stromversorgung und ist mit einer Backup-Lithiumbatterie mit hoher Kapazität ausgestattet, die eine stabile Kernsteuerung auch nachts oder unter rauen Wetterbedingungen gewährleistet.

Mit fortschrittlichen intelligenten Tracking-Algorithmen und hochpräziser 3D-Modellierungstechnologie kann das System Schattenverluste durch komplexes Gelände wirksam reduzieren und die Energieerzeugung insgesamt verbessern.

Zusammen mit der unterstützenden mobilen App und der SCADA-Plattform von Ruitai ermöglicht das System eine vollständige digitale Prozessverwaltung, von der schnellen Installation bis hin zur Fernbedienung und -wartung.

2. Sicherheitsschutzmechanismus

Unter rauen Windbedingungen kann das System mithilfe unserer TCU und NCU die PV-Module automatisch in eine sichere parallele Position bringen, wodurch die Windlast reduziert und die Tracker-Struktur geschützt wird.

In bestimmten Situationen können auch unabhängige Trackerreihen identifiziert werden, die nicht vom Wind betroffen sind, sodass diese weiterhin sicher Strom erzeugen können.

Jede NCU kann auch als Mikrowetterstation fungieren und so bei extremen Wetterbedingungen wie starkem Wind, starkem Schneefall und Überschwemmungen abgestufte Schutz- und Fehlertoleranzreaktionen ermöglichen.

Das System ist mit Hoch- und Niederspannungstrennung, integriertem elektrischen Schutz und zweischichtiger Software- und Hardware-Verschlüsselung ausgestattet und trägt so zur Sicherheit von Personal, Ausrüstung und Daten bei.

Systemparameter

Mechanische Parameter

Elektrische Parameter

TCU-Installationsanleitung

1. Mechanische Installation

● Halterung montieren:Installieren Sie die Montagehalterung oder das Gerätegehäuse am vorgesehenen Ort. Sorgen Sie für eine sichere Montage, um ein Lösen durch Vibrationen zu verhindern und ausreichend Platz für Wartungsarbeiten zu lassen.

● Installieren Sie die TCU:Befestigen Sie den TCU (Intelligent Sub-Controller for Multi-Row Solar Trackers) mit den mitgelieferten Montageschrauben in der richtigen Ausrichtung.

2. Elektrische Anschlüsse

● Stromversorgung:Schließen Sie den DC-Stromeingang und die Schutzerde (PE) an. Achten Sie auf die richtige Polarität (vermeiden Sie die Vertauschung von Plus- und Minuspolen) und stellen Sie sicher, dass die Klemmenverbindungen sicher sind.

● Motoranschluss:TCU → Motortreiber → Antriebsmotor → Tracker-Rotation

● Sensoranschluss:Schließen Sie Neigungssensoren, Positionssensoren und Windgeschwindigkeitssensoren gemäß den Projektspezifikationen an.

3. Kommunikationsverbindungen

● Standardarchitektur:Solar Tracker → TCU → NCU → SCADA-System

● Zu den Kommunikationsschnittstellen gehören:

RS485: Gemeinsame Feldkommunikationsmethode

CAN-Bus: Interne Steuergerätekommunikation

Ethernet: Hochgeschwindigkeits-Datenübertragung

Drahtlose Kommunikation: Für spezielle Projektanwendungen

4. Parameterkonfiguration und Inbetriebnahme

● Grundparameter einstellen:Breiten-/Längengrad, Zeiteinstellungen, Tracking-Modus und Grenzwinkel des Projekts.

● Motorbetriebstest:Vorwärts- und Rückwärtsbetrieb sowie maximale/minimale Winkel testen; Überprüfen Sie die korrekte Bewegungsrichtung des Trackers.

● Winkelkalibrierung:Richten Sie den tatsächlichen Winkel mithilfe der Positionsrückmeldung und der Neigungssensordaten am vom System gemeldeten Winkel aus.

● Kommunikationstest:Überprüfen Sie die Kommunikation zwischen TCU und NCU, einschließlich Daten-Upload, Statusrückmeldung und Alarmbenachrichtigungen.

Kabelgebunden vs. drahtlos: Vergleich der TCU-Kommunikationsmethoden

Der intelligente mehrreihige Solartracker von Ruitai mit Untercontrollern unterstützt verschiedene Kommunikationsmethoden. Wir empfehlen Folgendes:

Priorisieren Sie bei Solaranlagen auf flachem Gelände die kabelgebundene RS485-Lösung. Für anspruchsvolle Einsatzumgebungen – wie z. B. bergige oder schwimmende Standorte – können drahtlose Lösungen in Betracht gezogen werden, sofern die Signalabdeckungstests gründlich durchgeführt werden.

Produkttyp

Um unterschiedlichen Projektanforderungen gerecht zu werden, bietet Ruitai eine flexible Produktmatrix für verschiedene Tracker-Systemkonfigurationen.

Für einreihige Einzelantriebsanwendungen bieten wir zwei Modelle an: das mit Gleichstrom betriebene RT-TK-SP-V1 und das mit Wechselstrom betriebene RT-TK-EP-V1.

Beide sind für den Betrieb mit 300-W-Motoren ausgelegt und bieten eine stabile Steuerung für Standard-Tracker-Reihen.

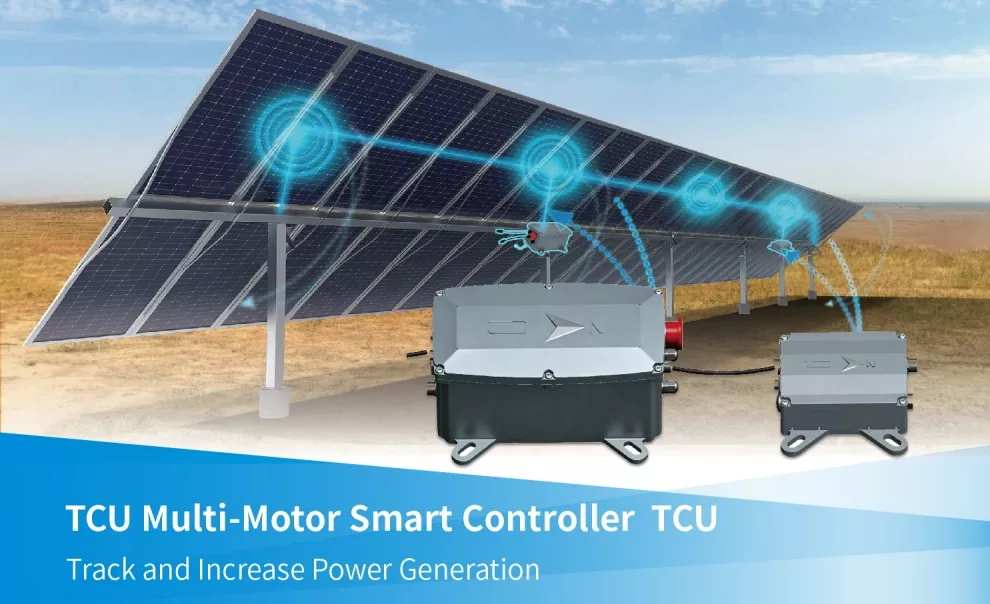

Für große Arrays mit mehreren Reihen und mehreren Laufwerken bieten wir eine kombinierte Lösung mit einem Hauptcontroller und Untercontrollern an. Diese Konfiguration unterstützt Motoren mit bis zu 150 W und eignet sich für komplexere Projektlayouts.

Unabhängig davon, ob das System einen String-Gleichstromeingang oder eine Wechselstromnetzverbindung verwendet, kann die Steuerungslösung von Ruitai flexibel an unterschiedliche Standortbedingungen und Projektanforderungen angepasst werden.

Zertifizierungen und Qualitätssicherung

Unsere intelligenten und untersteuerbaren mehrreihigen Solartracker entsprechen strikt den führenden internationalen und nationalen Standards. Sie haben die ISO 9001-Zertifizierung für das Qualitätsmanagementsystem, die CE-Sicherheitszertifizierung und die Sicherheitsstandardprüfung von HTW, einer internationalen Prüf- und Inspektionsorganisation, erhalten.

Darüber hinaus wurde die Systemsoftware von der Nationalen Urheberrechtsverwaltung der Volksrepublik China mit einem Computersoftware-Urheberrechtsregistrierungszertifikat ausgezeichnet.

Wenn Sie sich für TCU-Produkte von Ruitai entscheiden, entscheiden Sie sich für eine konforme, zuverlässige und effiziente Steuerungslösung für die Zukunft der Solarstromerzeugung.
