Mehrreihiger Solar-Tracker mit mehreren Antrieben

Suzhou Ruitai ist ein professioneller Hersteller von mehrreihigen Solartrackern mit mehreren Antrieben. Wir können eine komplette TCU-Produktserie anbieten, um den Anforderungen unterschiedlicher PV-Anlagengrößen und Anwendungsszenarien gerecht zu werden.

Für große Arrays mit mehreren Reihen und mehreren Laufwerken verwendet Suzhou Ruitai eine „Hauptcontroller + Subcontroller“-Lösung, die Motoren mit ≤150 W unterstützt. Das System kann sich flexibel sowohl an den String-DC-Eingang von 300–1500 VDC als auch an den AC-Netzeingang von 90–264 VAC anpassen und eignet sich somit für unterschiedliche Projektdesigns und Stromversorgungsbedingungen.

Für einreihige Einzelantriebsanwendungen kann Ruitai auch zwei Modelle anbieten: den gleichstrombetriebenen RT-TK-SP-V1 und den wechselstrombetriebenen RT-TK-EP-V1, die beide für 300-W-Motoren ausgelegt sind.

Unsere Produktserie

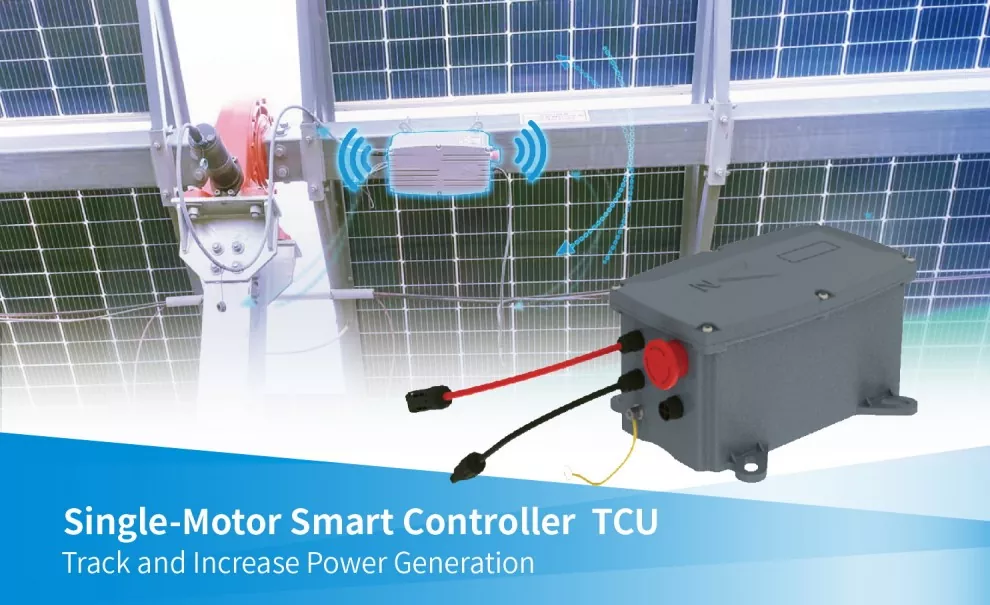

Intelligente Steuerung (einreihig, Einzelantrieb)

Modell: RT-TK-SP-V1 / RT-TK-EP-V1

Passende Motorleistung: 300 W

Stromversorgung: DC-Eingang 300–1500 VDC / L+N 90–264 VAC

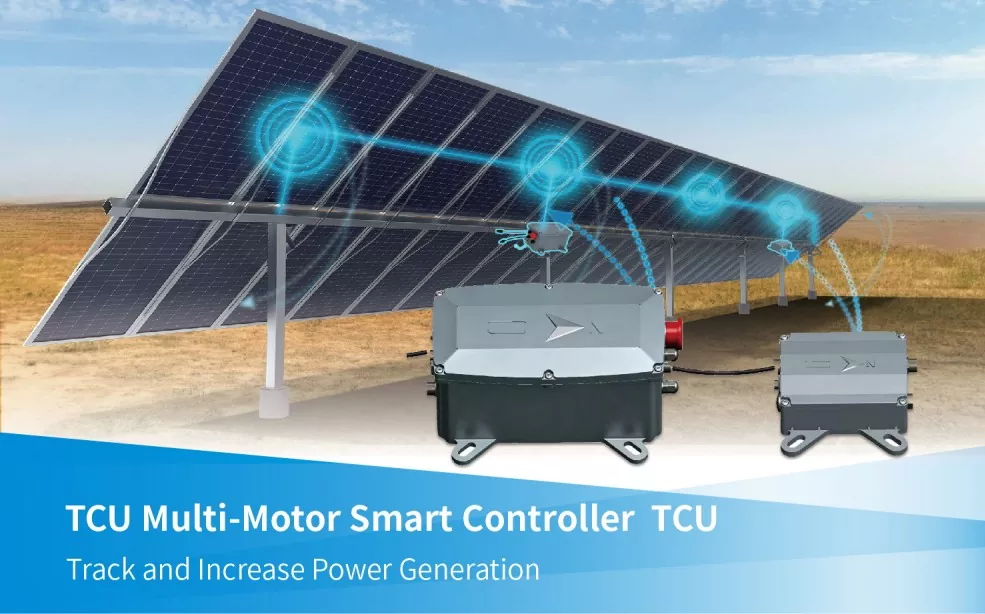

Intelligente Hauptsteuerung + intelligente Untersteuerung (mehrreihig, mehrere Antriebe)

Modell: RT-TK-SP-V1 + RT-TK-SV1 / RT-TK-EP-V1 + RT-TK-SV1

Passende Motorleistung: ≤150W

Stromversorgung: PV-String-Stromversorgung, DC-Eingang 300–1500 VDC + 24 VDC / L+N 90–264 VAC + 24 VDC

Systemparameter

Mechanische Parameter

Elektrische Parameter

Erweiterte Software- und Hardware-Integration

Der Multi-Row Multi-Drive Solar Tracker unterstützt sowohl die AC- als auch die DC-Stromversorgung und ist mit einer Backup-Lithiumbatterie mit hoher Kapazität ausgestattet, die die zentrale Steuerungsfähigkeit auch nachts oder unter rauen Wetterbedingungen gewährleistet.

Mit intelligenten Tracking-Algorithmen und hochpräziser 3D-Modellierung trägt es dazu bei, Verschattungsverluste durch komplexes Gelände zu reduzieren und die Solarenergienutzung zu maximieren.

Zusammen mit der mobilen App und der SCADA-Plattform ermöglicht das System die digitale Verwaltung des gesamten Prozesses, von der schnellen Installation bis hin zur Fernbedienung und -wartung.

Umfassender Sicherheitsschutz

Sicherheit ist für jedes PV-Kraftwerk von entscheidender Bedeutung.

Bei starkem Wind stellt das System die PV-Module automatisch in eine flache Position parallel zum Boden ein, wodurch die Windlast reduziert und die Tracker-Struktur geschützt wird.

In besonderen Fällen ist es auch möglich, eigenständige, vom Wind unbeeinflusste Reihen zu erkennen und ihnen die Weiterstromerzeugung zu ermöglichen. Jede NCU kann als Mikrowetterstation fungieren und so abgestuften Schutz und Fehlertoleranz bei extremen Wetterbedingungen wie starkem Wind, Schnee und Überschwemmungen ermöglichen.

Mit Hoch- und Niederspannungstrennung, elektrischem Schutz und doppelter Software- und Hardware-Verschlüsselung trägt das System zum Schutz von Personal, Ausrüstung und Daten bei.

Was sollte in der Routineinspektion der TCU enthalten sein?

Ruitai empfiehlt, den Multi-Row Multi-Drive Solar Tracker mindestens einmal im Monat zu überprüfen.

1. Sichtprüfung:Überprüfen Sie das Gehäuse auf Rost, Verformung oder Anzeichen von Wassereintritt. Überprüfen Sie, ob die Dichtungsstreifen Alterungserscheinungen aufweisen.

2. Überprüfung der Verkabelung:Überprüfen Sie die Leistungsklemmen, Kommunikationsklemmen und Motoranschlussklemmen auf Lockerheit oder Oxidation.

3. Status der Kontrollleuchte:Stellen Sie sicher, dass die Strom-, Kommunikations- und Fehleranzeigen normal funktionieren.

4. Kommunikationstest:Überprüfen Sie den Online-Status der TCU und den Zeitstempel ihrer letzten Kommunikation über die NCU.

5. Winkelüberprüfung:Wählen Sie nach dem Zufallsprinzip einige TCUs aus, geben Sie einen Testwinkelbefehl aus und messen Sie den tatsächlichen Trackerwinkel, um sicherzustellen, dass die Abweichung ≤ ±0,5° beträgt.

6. Motorbetriebsgeräusch:Achten Sie auf ungewöhnliche Geräusche während der Drehung des Trackers. Solche Geräusche können auf mechanischen Verschleiß oder eine Behinderung durch Fremdkörper hinweisen.

7. Umgebungstemperatur:Überprüfen Sie in Sommerperioden mit hohen Temperaturen die Innentemperatur des Schranks und entfernen Sie bei Bedarf Staub aus den Lüftungsöffnungen.

Zertifizierungen und Qualität

Unsere mehrreihigen Solartracker mit mehreren Antrieben werden nach strengen internationalen und nationalen Standards entwickelt und hergestellt. Zu den Zertifizierungen gehören die Zertifizierung des Qualitätsmanagementsystems ISO 9001, die CE-Sicherheitszertifizierung und Sicherheitsstandardprüfungen durch HTW.

Die Systemsoftware hat außerdem das Computer Software Copyright Registration Certificate von der National Copyright Administration der Volksrepublik China erhalten.

Wenn Sie sich für unsere TCU-Produkte entscheiden, entscheiden Sie sich für eine konforme, zuverlässige und effiziente Lösung für die Zukunft der PV-Stromerzeugung.

FAQ

F: Welche Tracking-Modi unterstützt der Multi-Row Multi-Drive Solar Tracker?

A: Abhängig vom Systemdesign unterstützt es automatische Solarnachführung, manuelle Inbetriebnahme, sicheres Verstauen, Nacht-Standby und Wartungsmodi.

Diese Modi erfüllen die Anforderungen der Installation und Inbetriebnahme, des Normalbetriebs und der Fehlerbehebung/Wartung.

F: Wie senkt die TCU die Betriebs- und Wartungskosten für PV-Kraftwerke?

A: Die TCU reduziert manuelle Eingriffe und steigert die Betriebs- und Wartungseffizienz durch intelligente Steuerung. Es passt die Modulwinkel automatisch an, überwacht den Betriebsstatus, meldet Anomalien und unterstützt die Fernwartung.

F: Benötigt die TCU regelmäßige Software-Upgrades?

A: Die Softwarewartung wird basierend auf dem Betriebsstatus des Projekts empfohlen. Ruitai bietet langfristige Software-Upgrades und technische Supportdienste an, die die Optimierung von Steuerungsalgorithmen, Verbesserungen der Kommunikationsfunktionen, verbesserte Fehlerdiagnose und Systemkompatibilitäts-Upgrades umfassen.
