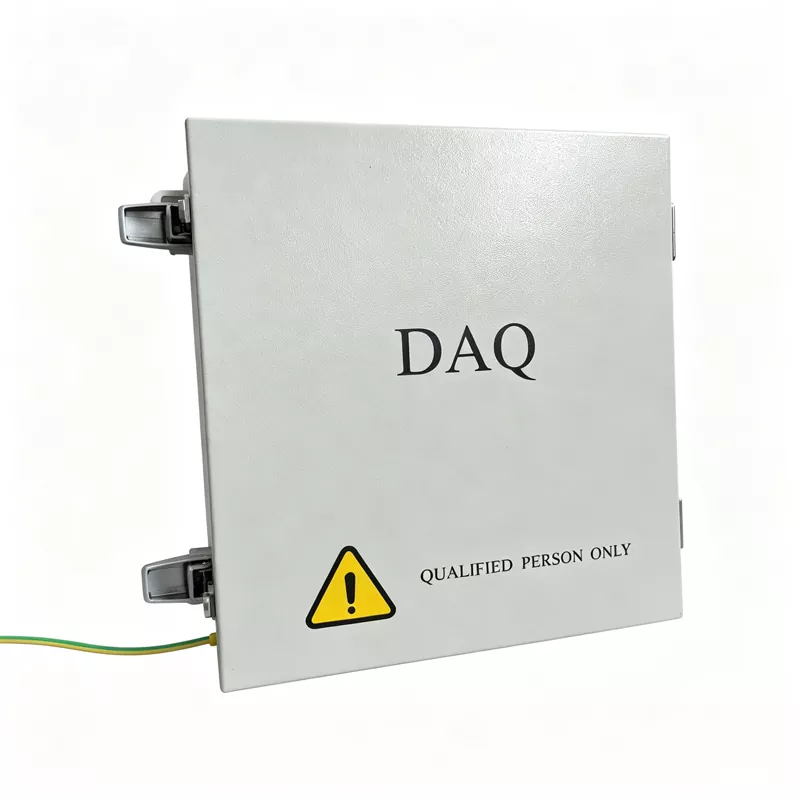

Photovoltaik-Kommunikationseinheit

Ruitai ist ein zuverlässiger Hersteller von Photovoltaik-Kommunikationseinheiten, die geräteseitige Datenerfassung, Edge-Side-Verarbeitung und Cloud-basierten Versand integrieren.

Auf Geräteebene verbindet die industrietaugliche Protokollkonvertierung Altgeräte mit IP-Netzwerken und trägt so zur Beseitigung von Datensilos bei. Auf der Edge-Ebene reduzieren lokales Daten-Caching und intelligente Filterung den Netzwerkübertragungsdruck.

In der Cloud unterstützen zentralisierte Datenerfassung und intelligente Analysen ein sichtbares, zuverlässiges, verwaltbares und kontrollierbares Solarkraftwerk.

Produktarchitektur

1. Doppelte Stromversorgung und Notstromversorgung

Die Photovoltaik-Kommunikationseinheit unterstützt sowohl Wechselstrom- als auch Gleichstromversorgung und verfügt über eine Backup-Lithiumbatterie.

Bei einer Unterbrechung der Wechselstromversorgung bleiben die Kernkommunikations- und Steuerungsfunktionen erhalten, um Datenverlust und Befehlsunterbrechungen zu vermeiden.

2. Schutz und Isolierung auf Industrieniveau

Chips in Industriequalität, isolierte Schaltkreise und ein IP65-Gehäuse tragen zum Schutz vor elektromagnetischen Störungen, Kondensation und extremen Temperaturen bei und verringern das Risiko eines Ausfalls oder einer Beschädigung des Kommunikationsmoduls in rauen Umgebungen.

3. Sichere verschlüsselte Kommunikation

Hardware- und Softwareverschlüsselung sowie Hoch- und Niederspannungsisolierung tragen dazu bei, Steuerbefehle vor Manipulation oder Abfangen zu schützen und unterstützen die sichere Fernsteuerung des Solarkraftwerks.

Vollständige Spezifikationstabelle

▷ Charakteristische Parameter

▷ Funktionsparameter

▷ Allgemeine Parameter

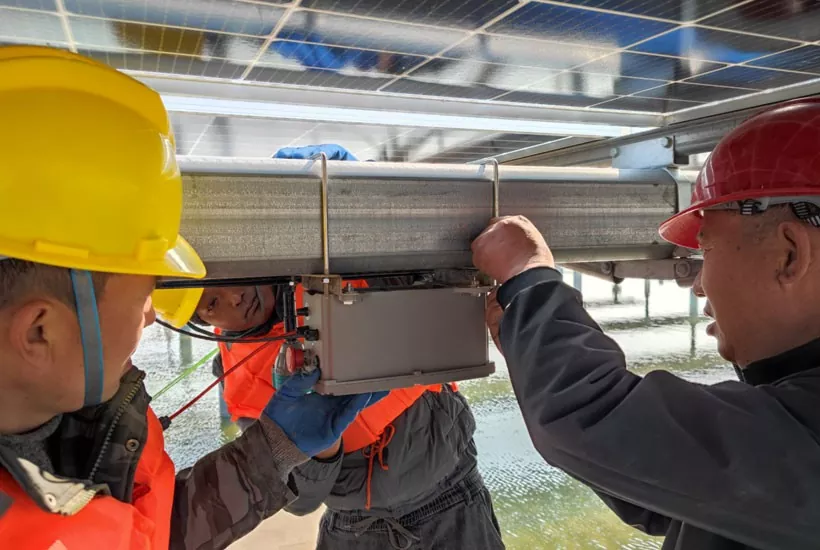

Standardisierte NCU-Fehlerbehebung und vorbeugende Wartung

Um den langfristig stabilen Betrieb der Ruitai Photovoltaic Communication Unit zu unterstützen, bieten wir ein standardisiertes Fehlerbehebungs- und vorbeugendes Wartungssystem an, um das O&M-Personal dabei zu unterstützen, Probleme schnell zu erkennen und zu lösen.

Phase 1: Erstinspektion vor Ort (Sicht-, Geruchs- und Messkontrolle)

Sicht- und Statusprüfung:Überprüfen Sie das NCU-Gehäuse auf Schäden, Wassereintritt oder Kondensation. Untersuchen Sie interne Komponenten auf Brandflecken oder geschwollene Kondensatoren. Überprüfen Sie die Bedienfeldanzeigen, einschließlich der Strom-, Kommunikations- und Fehleranzeigen, und sehen Sie im Gerätehandbuch nach, um den Fehlercode zu bestätigen.

Prüfung der physischen Verbindung:Überprüfen Sie, ob die Netzwerkkabel, RS485-Kabel und Glasfaserstecker zwischen NCU, Host-Computer und TCU locker sind. Trennen Sie die Stecker und prüfen Sie, ob die Stifte geschwärzt oder oxidiert sind. Reinigen Sie diese bei Bedarf mit einem geeigneten Reinigungsmittel, schließen Sie sie anschließend wieder an und befestigen Sie sie.

Netzteiltest:Messen Sie mit einem Multimeter die Versorgungsspannung des Kommunikationsmoduls (DC 12 V/24 V) und stellen Sie sicher, dass sie innerhalb des Nennbereichs liegt, mit einer zulässigen Schwankung von ±10 %. Überprüfen Sie, ob die entsprechenden Sicherungen durchgebrannt sind, und prüfen Sie, ob Kurzschlüsse oder Überlastungsrisiken vorliegen.

Phase 2: Parameter- und Konfigurationsprüfung (Verifizierung, Überprüfung, Upgrade)

Überprüfung der Kommunikationsparameter:Sehen Sie im Gerätehandbuch nach, um zu bestätigen, dass das Kommunikationsprotokoll zwischen der NCU und der Überwachungsplattform, z. B. Modbus RTU/TCP, sowie die Baudrate- und Paritätseinstellungen korrekt übereinstimmen. Überprüfen Sie die IP-Adresse, Stationsadresse oder Knotenadresse des Geräts, um sicherzustellen, dass keine Netzwerkkonflikte vorliegen und die Netzwerktopologie korrekt ist.

Überprüfung der Firmware-Version:Melden Sie sich am System an und überprüfen Sie die aktuelle NCU-Firmware-Version. Wenn bekannte Fehler oder Kompatibilitätsprobleme vorliegen, wenden Sie sich an den Hersteller, um das neueste Firmware-Update zu erhalten.

Phase 3: Professionelle Prüfung und Ersatzverifizierung (Senden, Empfangen, Tauschen)

Datenverbindungstest:Verwenden Sie ein Debugging-Tool für die serielle Schnittstelle, um Testbefehle an die NCU zu senden und zu prüfen, ob diese einen regulären hexadezimalen Datenstrom zurückgibt. Ergebnisbewertung: Verstümmelte Daten oder eine reine FF-Antwort weisen normalerweise auf eine physische Verbindung oder ein Interferenzproblem hin. Daten, die empfangen, aber nicht dekodiert werden können, weisen normalerweise auf ein Problem mit der Protokollkonfiguration hin.

Cross-Replacement-Verifizierung:Wenn die oben genannten Prüfungen normal sind, ersetzen Sie das verdächtige Kommunikationsmodul oder die NCU-Hauptplatine durch eine nachweislich funktionsfähige Einheit desselben Modells. Wenn die Kommunikation nach dem Austausch wiederhergestellt ist, gilt die Originalhardware als fehlerhaft und sollte zur Reparatur an das Werk zurückgeschickt oder verschrottet werden.

Phase 4: Umgebungs- und Interferenzbewertung (Prävention, Erkennung, Messung)

Prüfung elektromagnetischer Störungen:Stellen Sie sicher, dass die Abschirmung des Kommunikationskabels ordnungsgemäß geerdet ist und dass Kommunikationskabel nicht neben Hochspannungsleitungen verlegt werden. Stellen Sie für die RS485-Kommunikation sicher, dass die A/B-Drähte richtig angeschlossen sind und dass an beiden Enden des Busses 120-Ω-Abschlusswiderstände installiert sind.

Umweltschutz-Check:Überprüfen Sie, ob die Dichtungsstreifen des Gehäuses gealtert sind, um zu verhindern, dass Kondenswasser zu leichten Kurzschlüssen auf der Platine führt. Stellen Sie sicher, dass die Betriebstemperatur innerhalb des industrietauglichen Bereichs bleibt, um Abschaltungen aufgrund hoher oder niedriger Temperaturen zu vermeiden.

Phase 5: Upgrade-Handhabung und -Aufzeichnung

Herstellerunterstützung:Wenn das Problem nach den ersten vier Phasen weiterhin ungelöst bleibt, notieren Sie alle Fehlerdetails, einschließlich Anzeigestatus, Fehlercodes und Testmeldungen. Wenden Sie sich für eine Inspektion und Reparatur auf Chipebene an den technischen Support des Herstellers.

Arbeitsauftragsdokumentation:Füllen Sie das NCU-Fehlerbehebungsprotokoll mit den Inspektionsschritten, dem Ersatzteilmodell und der endgültigen Lösung aus. Laden Sie den Datensatz zur Archivierung auf die intelligente O&M-Plattform hoch.

Häufige Fehler und Lösungen

Problem 1: NCU kann keine Verbindung zu SCADA herstellen

Ursachen: Netzwerkanomalie, falsche IP-Konfiguration, Protokollkonflikt, Ausfall des Kommunikationsmoduls.

Inspektionsmethoden: Überprüfen Sie Netzwerkanschlüsse, Glasfaser und Netzwerkstatus. Netzwerkparameter überprüfen; Protokolleinstellungen prüfen (z. B. Modbus); Überprüfen Sie den Hardwarestatus.

Problem 2: Einige TCUs sind offline

Mögliche Ursachen: RS485-Leitungsfehler, Adresskonflikt, zu große Kommunikationsentfernung, falsche Konfiguration des Abschlusswiderstands.

Korrekturmaßnahmen: Kommunikationsleitungen überprüfen, Geräteadressen überprüfen und Kommunikationsqualität testen.

Problem 3: NCU startet häufig neu

Mögliche Ursachen: Instabile Stromversorgung, zu hohe Temperatur, Softwareanomalie.

Empfehlungen: Überprüfen Sie die Versorgungsspannung, überprüfen Sie die Betriebsprotokolle und wenden Sie sich an den technischen Support des Herstellers.

Intelligentere Betriebs- und Wartungsunterstützung

Die NCU von Suzhou Ruitai nutzt integrierte intelligente Diagnosen und standardisierte Fehlerbehebungsverfahren, um die Fehlerdiagnose von Tagen auf Minuten zu verkürzen.

In Kombination mit der Remote-O&M-Software ermöglicht es dem O&M-Personal, Ferninbetriebnahmen und Firmware-Upgrades ohne häufige Besuche vor Ort durchzuführen, was die manuellen O&M-Kosten senkt und einen sicheren und effizienten Betrieb von Solarkraftwerken unterstützt.
